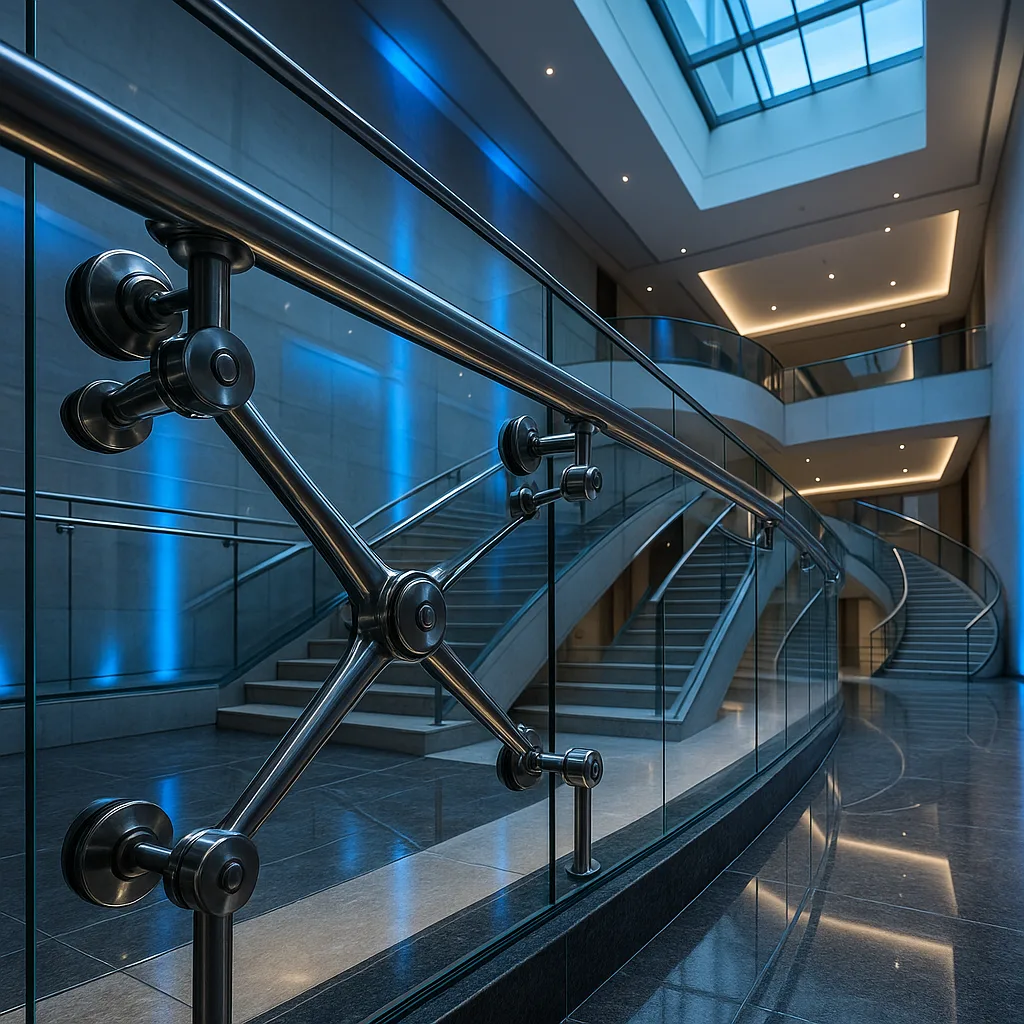

Ограждения на точечных креплениях
Point-Fixed Railings / Frameless System

Ограждения на точечных креплениях
максимум прозрачности и архитектурной чистоты

Стеклянные ограждения на спайдерах и рутелях для атриумов, лестниц, террас и балконов. Минимум видимого металла, максимум прозрачности. Закалённое стекло 10-19 мм, расчёт нагрузок по ГОСТ, проектирование и монтаж.

Спайдеры / рутели
Закалённое 10-19 мм
Frameless эстетика
Расчёт нагрузок
Получить расчёт Типы креплений
Стеклянное ограждение на точечных креплениях
Product Snapshot

Архитектурная чистота без видимого каркаса

Спайдеры и рутели фиксируют стекло через точечные отверстия. Минимум металла, максимум прозрачности и света.

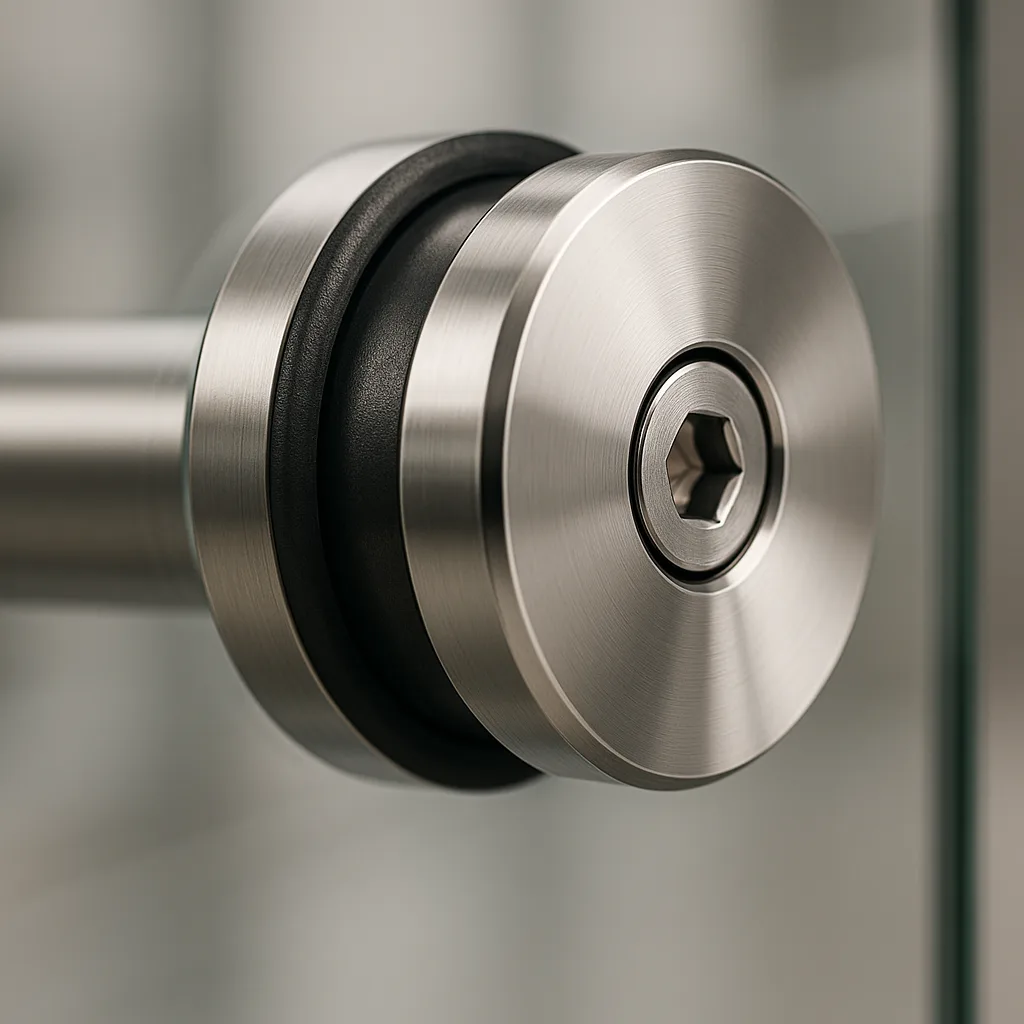

Закалённое стекло для точечных креплений
Стекло
10-19 мм
Крепления
4 типа
Результат
КП + узлы
Сценарии применения

Где точечные крепления превосходят рамные системы

Спайдеры и рутели убирают видимый каркас и открывают стекло на максимум. Результат — архитектурная чистота, которую невозможно получить на стойках или в профиле.

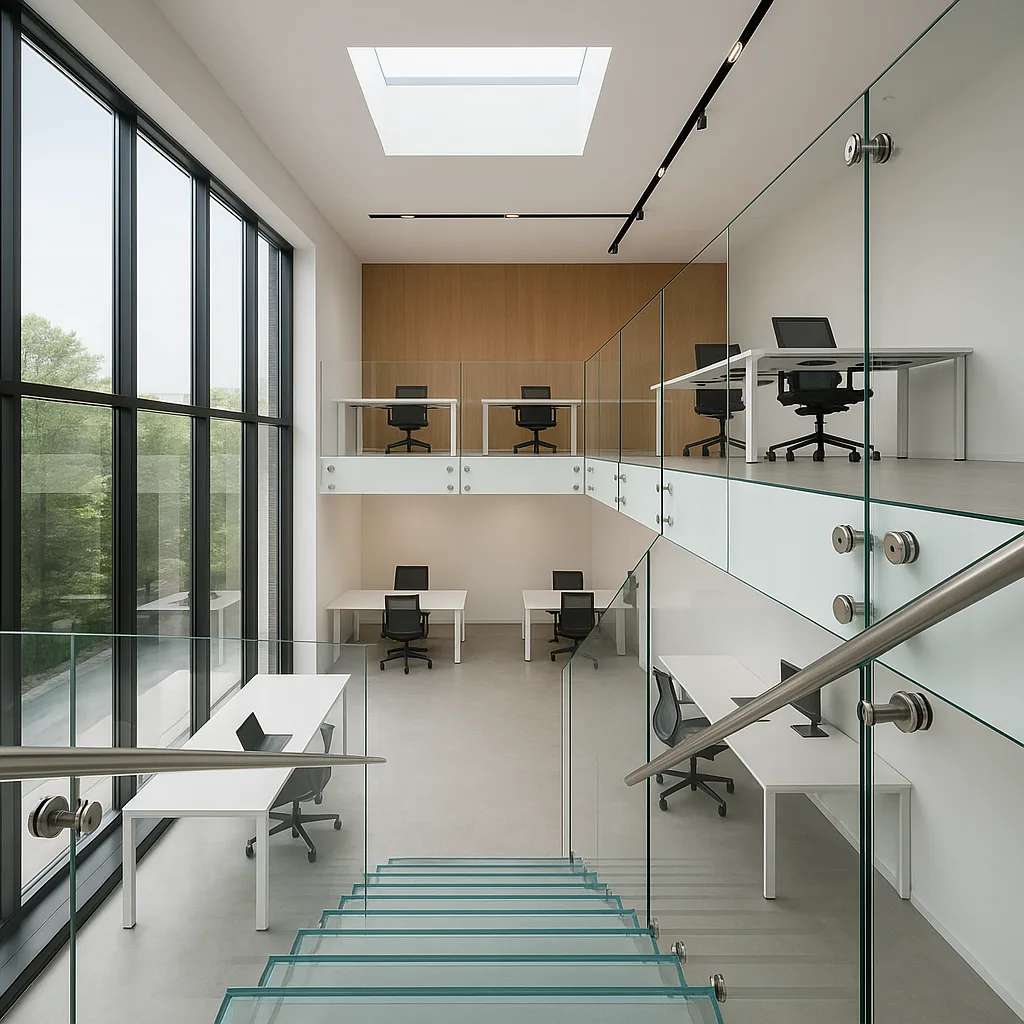

Минималистичные офисы
Офисы

Минималистичные офисы

Ограждения в офисах с концепцией open space. Точечные крепления убирают видимый каркас и сохраняют визуальную связь между зонами без потери прозрачности.

Спайдеры из нержавеющей стали Закалённое стекло от 12 мм Максимальная прозрачность
Галереи и музеи
Галереи

Галереи и музеи

Ограждения выставочных пространств, где важна абсолютная нейтральность материала. Точечное крепление не отвлекает внимание от экспозиции.

Осветлённое стекло OptiWhite Flush-mount крепления Минимальное визуальное присутствие

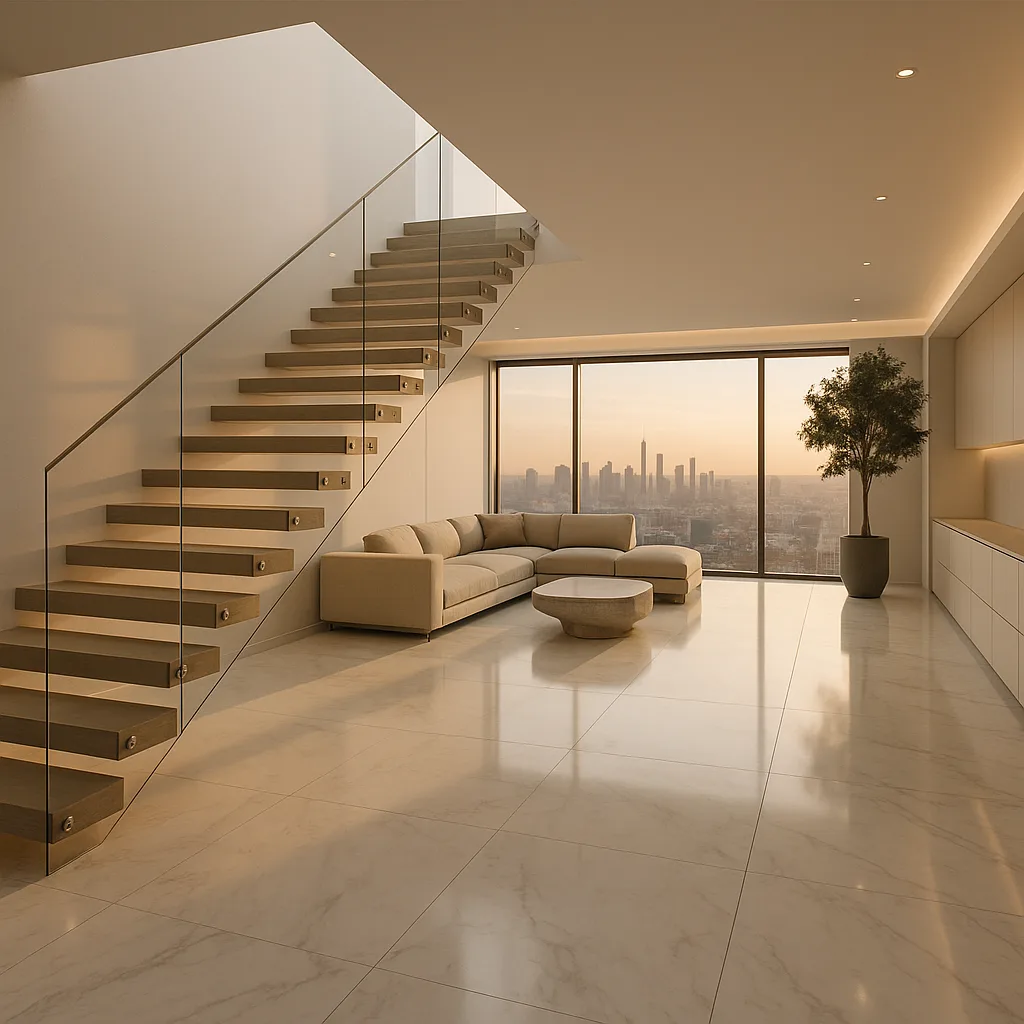

Люксовые резиденции
Резиденции

Люксовые резиденции

Ограждения лестниц и антресолей в пентхаусах, таунхаусах и коттеджах. Эффект парящего стекла подчёркивает архитектурную чистоту интерьера.

Рутели для криволинейных маршей Индивидуальный раскрой панелей Поручень из нержавеющей стали

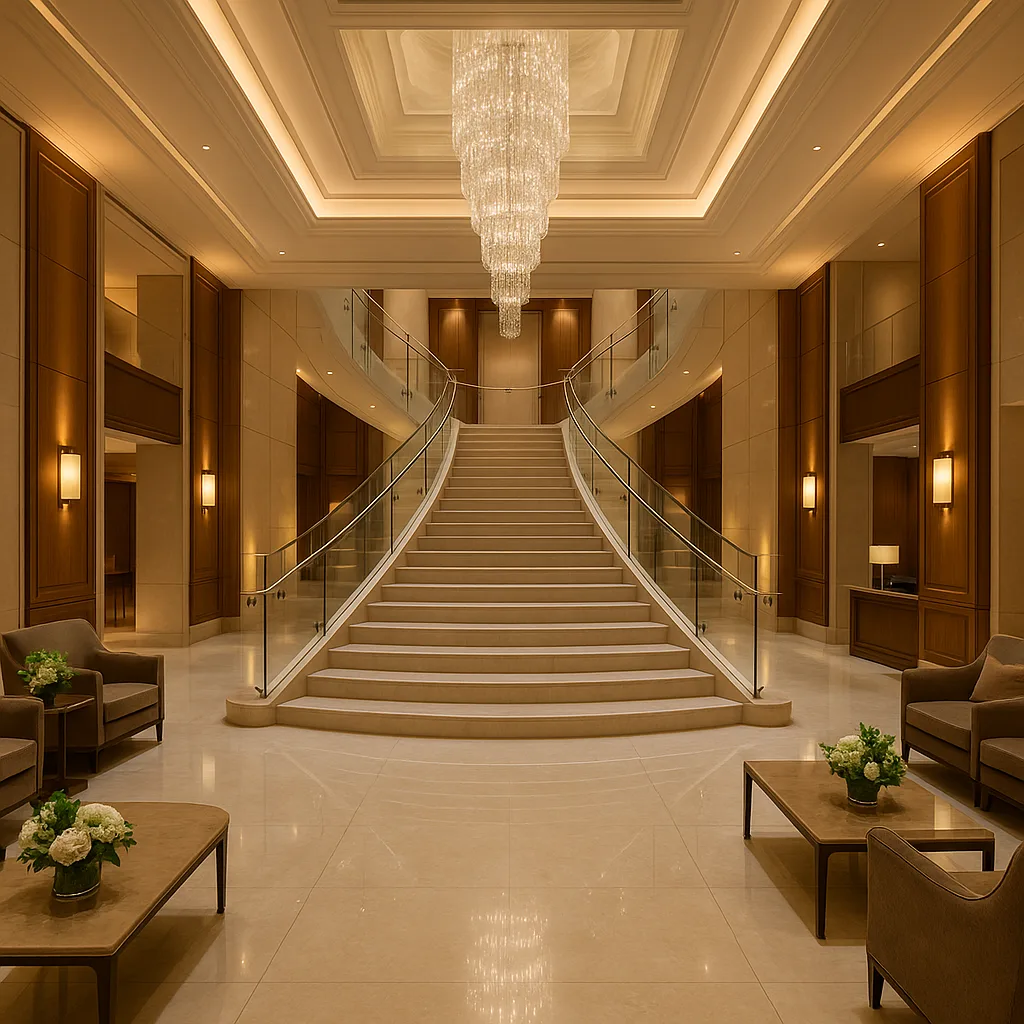

Отели и рестораны
Отели

Отели и рестораны

Парадные лестницы, зоны ресепшн и переходы между уровнями. Точечные крепления обеспечивают премиальный вид и невесомость конструкции.

Премиальная фурнитура PVD Тонированное или матовое стекло Скрытое крепление

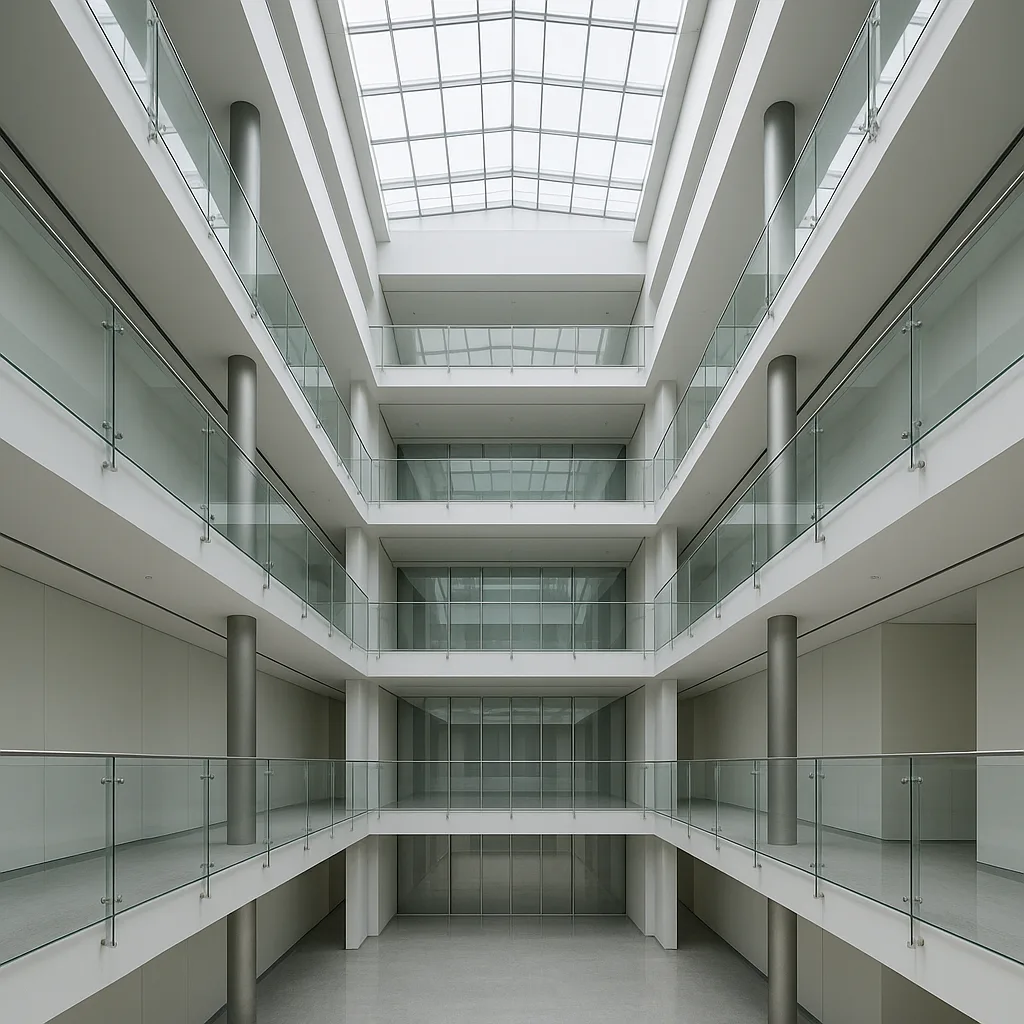

Атриумы и лобби
Атриумы

Атриумы и лобби

Ограждения открытых атриумов и многоуровневых лобби в бизнес-центрах. Спайдеры сохраняют визуальную связь между уровнями и пропускают максимум света.

Четырёхрожковые спайдеры Триплекс 10+10 мм Секционная замена панелей

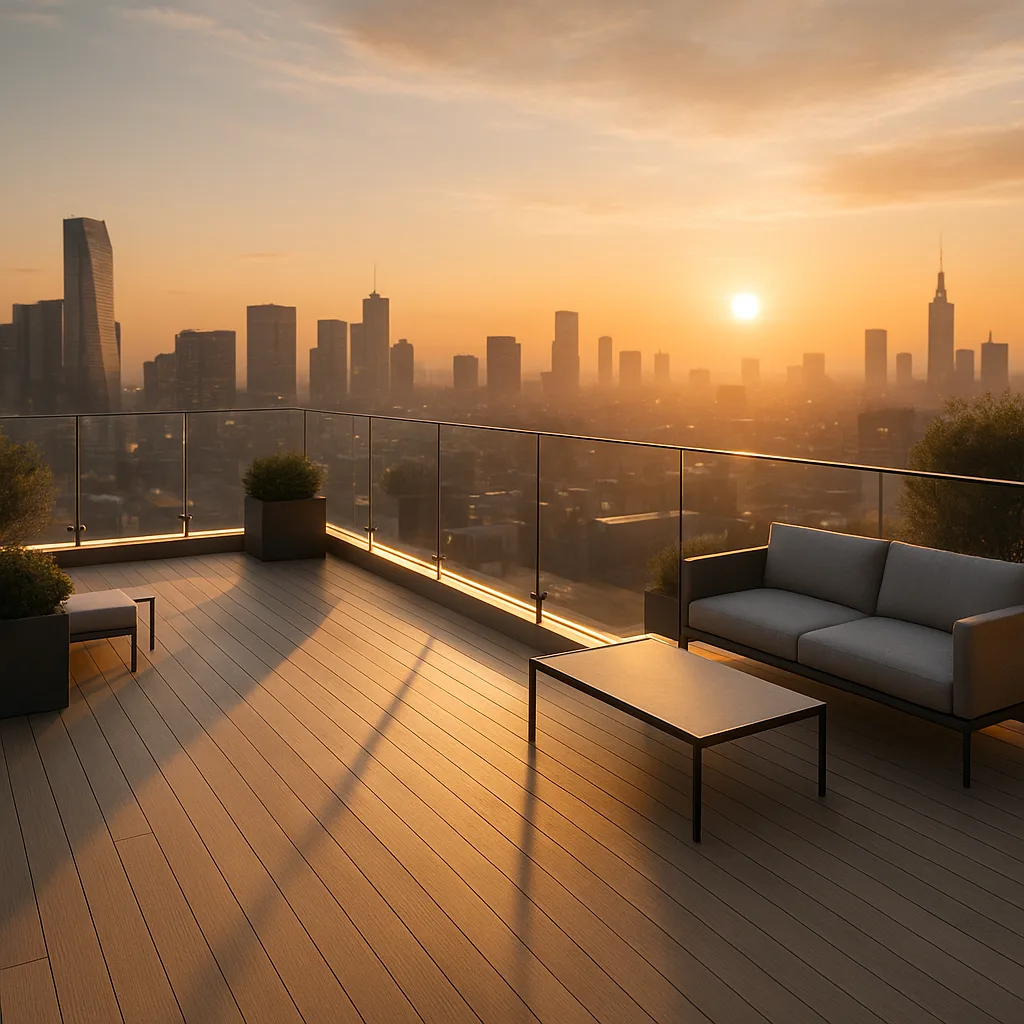

Руфтоп-террасы
Террасы

Руфтоп-террасы

Точечные ограждения открытых террас и балконов. Ветровая нагрузка и атмосферное воздействие учитываются при подборе толщины стекла и типа крепления.

AISI 316 для наружного применения Расчёт ветровых нагрузок Герметизация точек крепления
Типы точечных креплений

Четыре системы точечного крепления — от спайдеров до flush-mount

Тип точечного крепления определяет визуальный результат, несущую способность и сложность монтажа. Подбираем систему под конкретный объект и архитектурную задачу.

Максимальная жёсткость
01 / Система

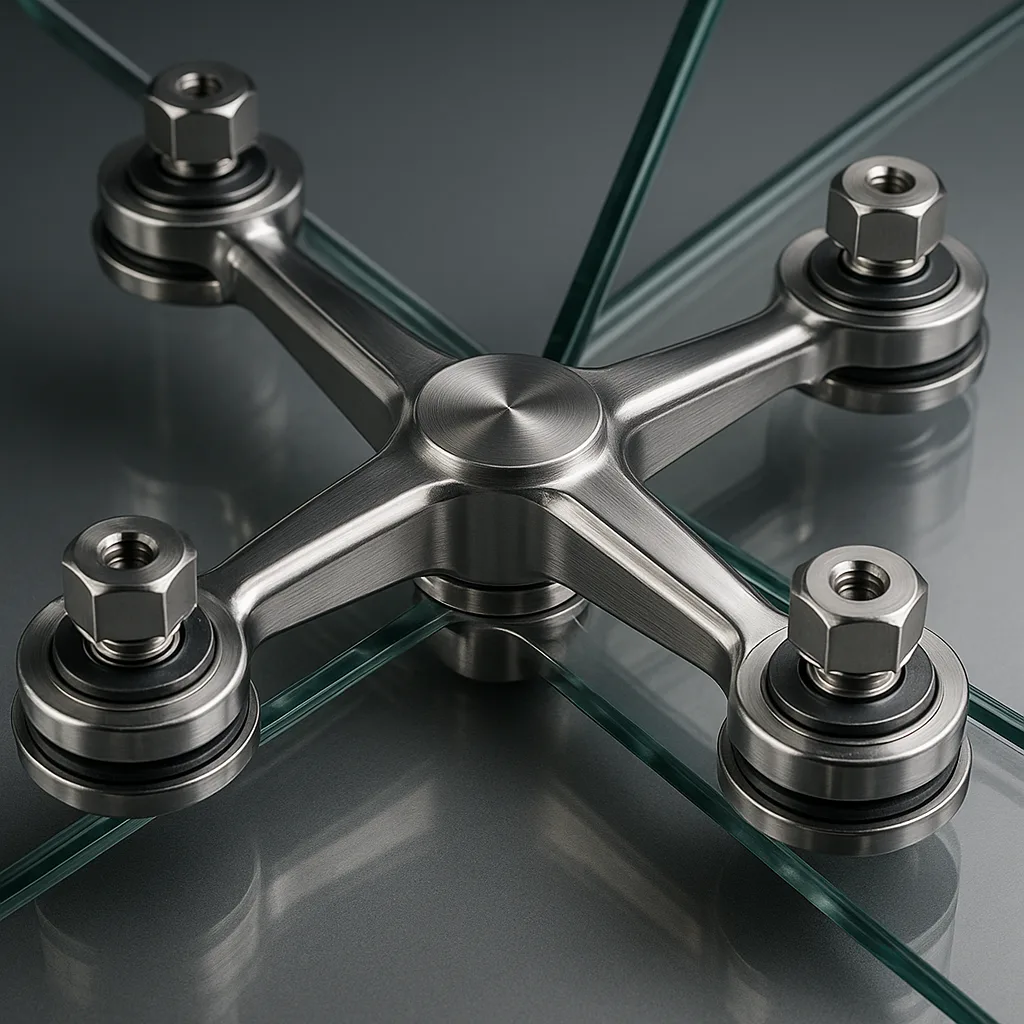

Спайдерные крепления

Многоточечные коннекторы (2, 3 или 4 рожка), фиксирующие несколько стеклянных панелей в одной точке. Максимальная жёсткость и несущая способность при минимуме видимого металла.

2-4 рожка на коннектор Стекло от 12 мм Атриумы и фасады
02 / Система

Рутельные крепления

Одноточечные цилиндрические коннекторы, каждый из которых фиксирует одну панель стекла. Компактная форма, простая установка и замена отдельных элементов.

Диаметр 40-60 мм Стекло от 10 мм Лестницы и балконы
03 / Система

Комбинированные (спайдер + поручень)

Точечное крепление стекла через спайдеры или рутели с интегрированным поручнем из нержавеющей стали. Совмещает frameless-эстетику с удобством поручня.

Поручень 42-50 мм Через адаптеры к стеклу Лестницы и пандусы
Premium
04 / Система

Утопленные (flush-mount)

Крепления скрыты заподлицо с поверхностью стекла. Головка коннектора не выступает за плоскость панели — абсолютно гладкая поверхность с обеих сторон.

Скрытый крепёж Стекло от 12 мм Дизайнерские объекты
Спайдеры
2-4 точки
Максимальная жёсткость
Рутели
1 точка
Простая замена
Комбинированные
+ поручень
По нормам безопасности
Flush-mount
Скрытый
Заподлицо со стеклом
Типы стекла

Закалённое, триплекс или осветлённое — выбор определяют нагрузки и среда

Для точечных креплений критична прочность стекла в зоне отверстий. Тип стекла и толщина подбираются с учётом концентрации напряжений вокруг точек фиксации. Наведите на карточку, чтобы увидеть стекло.

01 / Закалённое

Закалённое стекло

10-19 мм

Базовый тип стекла для точечных ограждений. Прочнее обычного в 5-7 раз, допускает сверление отверстий под спайдеры и рутели.

Где применяется

Внутренние ограждения, лестницы, атриумы

Сверление под точечные крепления
Ударопрочность ×5-7
ГОСТ 30698-2014
Hover — фото стекла
Закалённое стекло

Закалённое стекло

Сверление под точечные крепления Ударопрочность ×5-7 ГОСТ 30698-2014
Рекомендуем

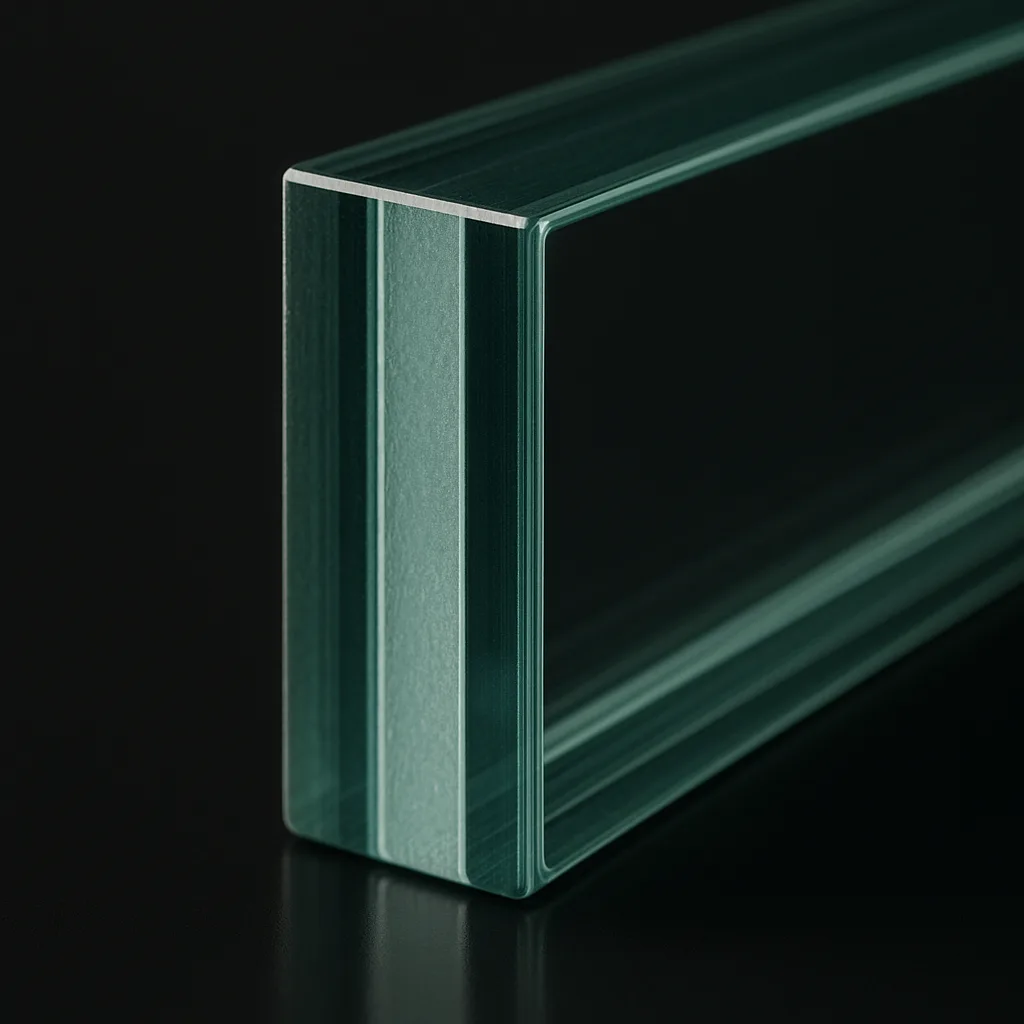

02 / Триплекс

Многослойное (триплекс)

16-21 мм

Два слоя закалённого стекла с PVB-плёнкой. При разрушении осколки удерживаются на плёнке — панель остаётся в креплениях.

Где применяется

Наружные ограждения, террасы, бассейны

Осколки на PVB-плёнке
Формулы 8+8, 10+10 мм
ГОСТ 30826-2014
Hover — фото стекла
Многослойное (триплекс)

Многослойное (триплекс)

Осколки на PVB-плёнке Формулы 8+8, 10+10 мм ГОСТ 30826-2014

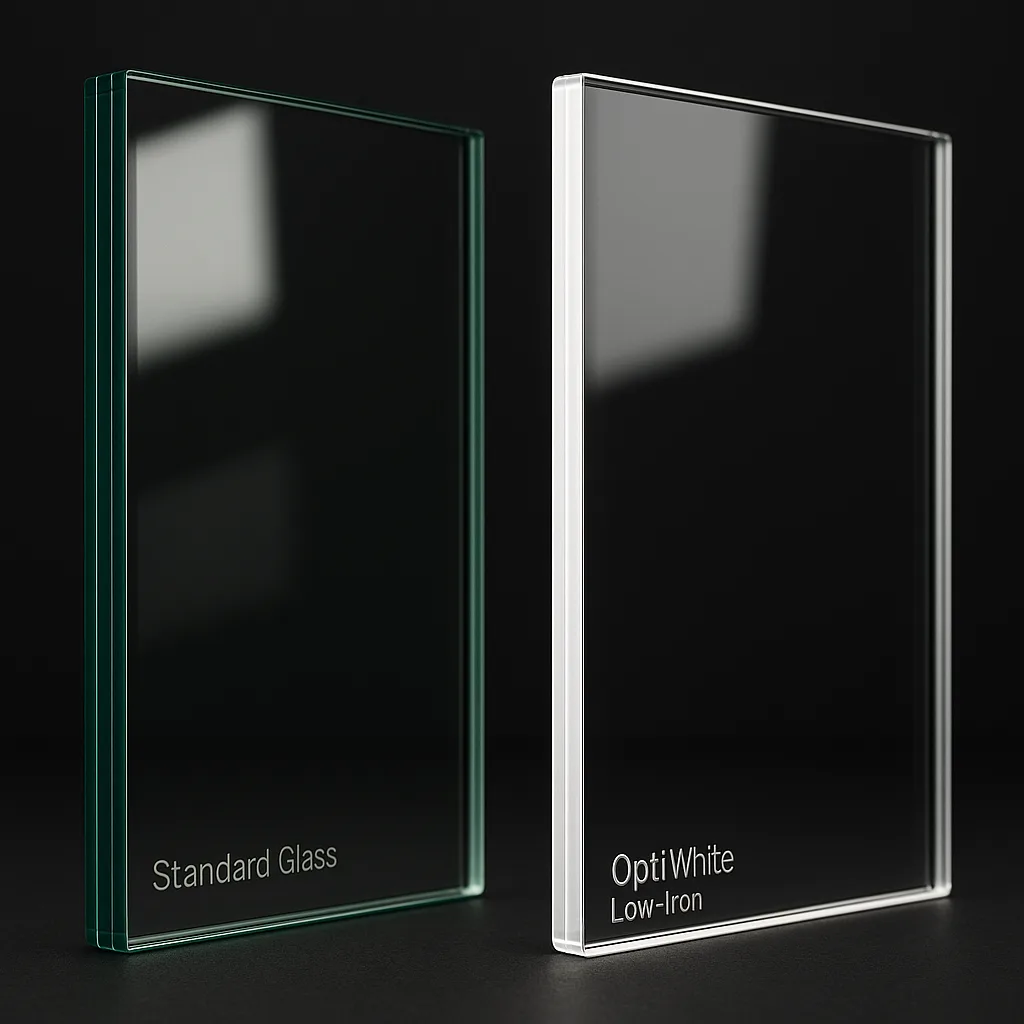

03 / Осветлённое

Осветлённое (OptiWhite)

10-19 мм

Стекло с пониженным содержанием оксида железа — без зеленоватого оттенка. Идеально для точечных креплений, где торец стекла открыт.

Где применяется

Премиальные объекты, дизайнерские интерьеры

Нет зелёного оттенка
Светопропускание до 91%
Нейтральная цветопередача
Hover — фото стекла
Осветлённое (OptiWhite)

Осветлённое (OptiWhite)

Нет зелёного оттенка Светопропускание до 91% Нейтральная цветопередача
Comparison Matrix

Сравнение типов стекла для точечных ограждений

Glass Spec
Закалённое 10-19 мм
Разрушение

Мелкие фрагменты

Сверление

До закалки

Триплекс Максимальная безопасность
Разрушение

Осколки на PVB-плёнке

Толщина

16-21 мм

Осветлённое 10-19 мм
Разрушение

Зависит от типа

Сверление

До закалки

Технические характеристики

Параметры, которые определяют конфигурацию точечного ограждения

Тип крепления, стекло, расположение отверстий и расчёт напряжений — всё фиксируется на этапе проектирования и напрямую влияет на надёжность конструкции.

10-19
мм толщина стекла
304/316
AISI нержавеющая сталь
0.5 кН/м
горизонтальная нагрузка
25772
ГОСТ ограждений
1 год
гарантия на монтаж
Параметр Спайдеры Рутели Flush-mount
Стекло Закалённое 12-19 мм Закалённое 10-15 мм Триплекс 8+8, 10+10 мм
Крепления Спайдеры 2-4 рожка Рутели одноточечные Flush-mount
Отверстия Ø 26-50 мм Ø 26-40 мм Ø 26-34 мм
Мин. отступ от края 2.5× толщины, ≥60 мм 2.5× толщины, ≥50 мм 2.5× толщины, ≥50 мм
Нагрузка на точку До 250 кг До 180 кг До 150 кг
Высота ограждения 900-1200 мм 900-1200 мм 900-1200 мм
Основание Бетон / металл / сталь Бетон / металл Бетон / металл
Визуальная масса Минимальная Сверхминимальная Практически нулевая
Стекло

Типы и обработка стекла

Закалённое (прочность x5-7), триплекс (осколки на плёнке), осветлённое OptiWhite (без зеленоватого оттенка). Сверление отверстий строго до закалки.

Напряжения

Расчёт концентрации напряжений

Отверстия в стекле — зоны концентрации напряжений. Расстояние от края, диаметр и шаг определяют распределение нагрузки и долговечность конструкции.

60 мм мин. отступ от края
Монтаж

Соосность и юстировка

Точность разметки отверстий, соосность закладных и качество основания определяют результат монтажа точечного ограждения. Юстировка каждой точки крепления.

Стоимость

Цены на ограждения на точечных креплениях

Ориентировочные цены на точечные ограждения, комплектующие и монтаж. Точная стоимость зависит от типа крепления, стекла, количества точек и конфигурации объекта — рассчитаем по вашему проекту.

Рутели и стандартные точечные

Закалённое стекло 10 мм, рутели нерж. от 14 000 ₽/п.м.
Закалённое стекло 12 мм, рутели нерж. от 17 000 ₽/п.м.
Триплекс 8+8 мм, рутели нерж. от 20 000 ₽/п.м.
Поручень нерж. сталь 50 мм от 3 500 ₽/п.м.

Спайдеры и flush-mount

Спайдеры 2-рожковые + стекло 12 мм от 22 000 ₽/п.м.
Спайдеры 4-рожковые + стекло 15 мм от 28 000 ₽/п.м.
Flush-mount + триплекс 10+10 мм от 32 000 ₽/п.м.

Проектирование и монтаж

Расчёт нагрузок и напряжений от 200 ₽/п.м.
Монтаж точечный (рутели) от 4 000 ₽/п.м.
Монтаж спайдерный от 5 500 ₽/п.м.
Доставка по Москве от 5 000 ₽
Выезд на замер бесплатно

* Цены указаны без НДС. Точная стоимость рассчитывается по проекту с учётом типа крепления, стекла, количества точек и конфигурации объекта. Минимальный заказ — от 5 п.м.

Рассчитать по проекту
Реализованные проекты

Задача → точечная система → результат на объекте

Каждый объект — это конкретные нагрузки, среда эксплуатации и архитектурные требования. Ниже — примеры того, как подбирается конфигурация точечного ограждения.

Точечные ограждения антресольного этажа арт-галереи
Case 01 / Арт-галерея
24 п.м. ограждения
15 мм OptiWhite
Flush тип крепления

Точечные ограждения антресольного этажа арт-галереи

Задача

Установить прозрачные ограждения по периметру антресоли галереи на двух уровнях. Требование — абсолютная нейтральность, стекло не должно отвлекать от экспозиции.

Решение

Flush-mount крепления из нержавеющей стали AISI 304 с осветлённым стеклом OptiWhite 15 мм. Высота ограждения 1100 мм, поручень из матовой нержавеющей стали. Расчёт концентрации напряжений в зоне отверстий.

Результат

Визуально невесомое ограждение, стекло не искажает цвет экспонатов, полное соответствие нормам для общественных зданий.

Ограждение винтовой лестницы в двухуровневом пентхаусе
Case 02 / Пентхаус
14 секций стекла
PVD покрытие
12 мм закалённое

Ограждение винтовой лестницы в двухуровневом пентхаусе

Задача

Оградить винтовую лестницу и антресольный этаж в пентхаусе. Требования: максимальная прозрачность, сложная геометрия марша, премиальная фурнитура.

Решение

Рутельные крепления с PVD-покрытием, закалённое стекло 12 мм. Секционная раскладка по радиусу, высота 1100 мм. Поручень из полированной нержавеющей стали.

Результат

Эффект парящего стекла на каждом марше, органичная интеграция в минималистичный интерьер.

Ограждения парадной лестницы бутик-отеля на 4 этажа
Case 03 / Бутик-отель
36 п.м. ограждения
20 мм триплекс
4 этажа

Ограждения парадной лестницы бутик-отеля на 4 этажа

Задача

Оградить центральную маршевую лестницу бутик-отеля на 4 этажа. Трафик гостей, повышенные требования к безопасности и ремонтопригодности, премиальный вид.

Решение

Четырёхрожковые спайдеры с триплексом 10+10 мм. Высота 1200 мм, секционная конструкция для замены отдельных панелей. Расчёт горизонтальных нагрузок по СП 20.13330.

Результат

Прозрачное парадное ограждение, замена секции за 2 часа без демонтажа соседних, соответствие ГОСТ 25772.

Процесс работы

Точечное ограждение требует прецизионного проектирования, а не типовых решений

Расположение отверстий, расчёт напряжений и соосность закладных определяют результат. Ошибка в разметке — замена панели целиком.

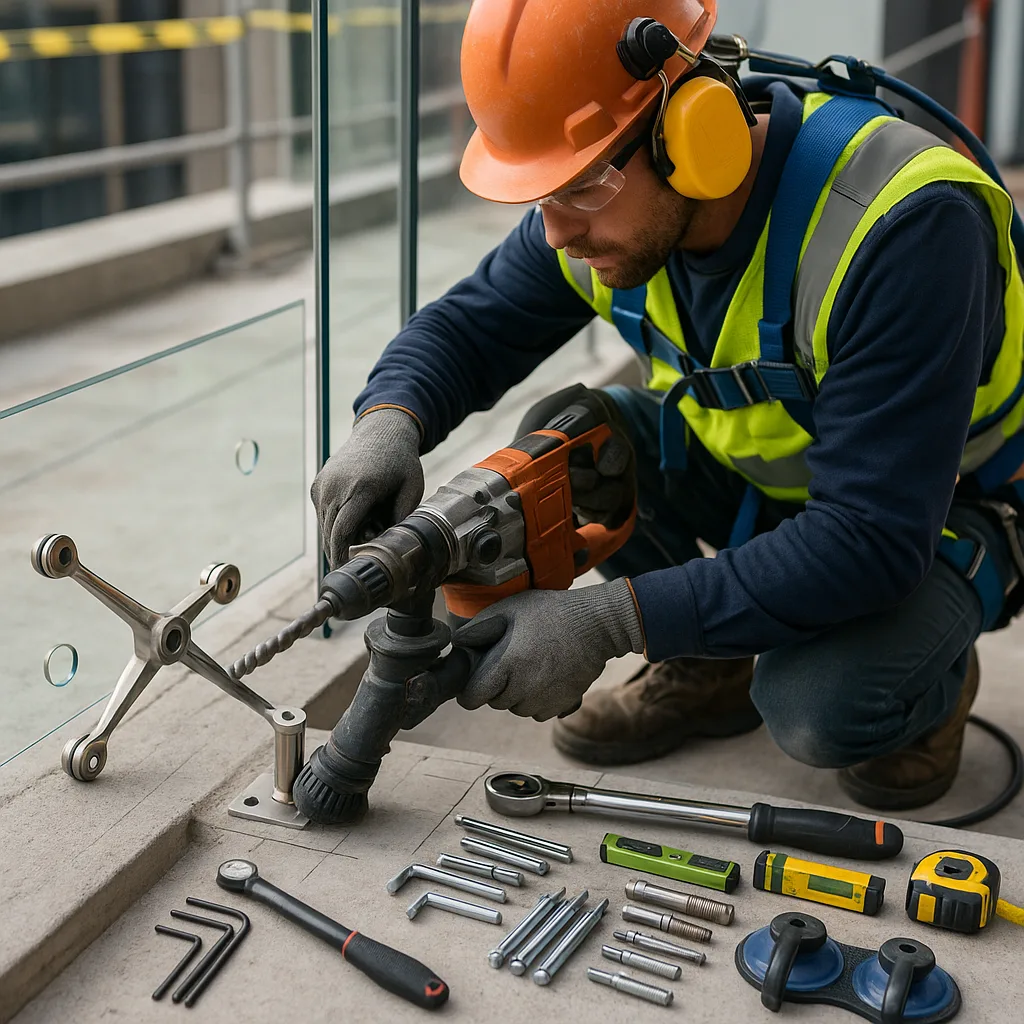

Монтаж точечного стеклянного ограждения
6 этапов контроля
Почему разметка критична

Соосность закладных, точность разметки отверстий и качество основания определяют результат монтажа точнее, чем марка фурнитуры.

Типичные ошибки

Сверление после закалки, отступ от края менее 2.5 толщин, несоосность закладных, неучтённый тип основания.

01
Старт

Получаем данные

План объекта, зона установки ограждения, высота, тип основания (бетон, металл, сталь), фото или чертежи. Требования по нагрузкам и эстетике.

02
Замер

Контрольный замер

Проверяем геометрию зоны установки, тип основания, отметки и углы. Для криволинейных маршей — снимаем радиусы и углы каждой секции.

03
Проект

Проектирование системы

Подбор типа точечного крепления, расчёт нагрузок и напряжений в зоне отверстий, выбор стекла и комплектующих. Раскладка отверстий и закладных.

04
Завод

Производство

Сверление отверстий под крепления, закалка, ламинирование (для триплекса), полировка кромки. Изготовление спайдеров или рутелей под размеры объекта.

05
Логистика

Доставка

Упаковка в транспортные пирамиды, доставка на объект. Контроль целостности стекла и соосности отверстий при приёмке. Подъём на этаж.

06
Финал

Монтаж и сдача

Установка закладных, крепление спайдеров или рутелей, монтаж стеклянных панелей с юстировкой каждой точки. Установка поручня, герметизация и передача документации. Гарантия на монтажные работы — 1 год.

Сдача объекта
500+

объектов выполнено

8 лет

на рынке стеклянных конструкций

24ч

на коммерческое предложение

Проектная поддержка

Помогаем провести точечное ограждение от расчёта до сдачи на объекте

Отправьте план объекта, фото зоны установки и требования — подготовим рабочую конфигурацию с расчётом напряжений и монтажной схемой.

01 Что прислать

План объекта, фото и требования

Для старта достаточно фото зоны установки, габаритов и типа основания (бетон, металл, сталь). Чертежи — плюс, но не обязательны.

02 Что получите

КП с расчётом и раскладкой креплений

Подберём тип крепления, стекло, поручень. Рассчитаем напряжения в зоне отверстий, дадим ориентир по бюджету и срокам.

03 Для кого

Дизайнеры, подрядчики, заказчики

Работаем и с готовым ТЗ от архитектора, и с фото в мессенджере от прораба. Формат входных данных не критичен.

04 Результат

Рассчитать точечное ограждение

Если задача понятна — переходите к расчёту. Если нет — поможем подобрать тип крепления и стекло под ваш объект.

Обсудить проект
Стеклянные конструкции

Другие ограждения и перегородки

Подберите конструкцию под задачу объекта — тип крепления, стекло, нагрузки или бюджет.

Нам доверяют производство и монтаж на сложных объектах

Работаем с банками, федеральными брендами, девелоперами и коммерческой недвижимостью, где важны сроки, документация и стабильное качество исполнения.

Banking
СОВКОМБАНК
Banking
ПСБ
Insurance
АЛЬФАСТРАХОВАНИЕ
Industrial
ТЕХНОНИКОЛЬ
Retail
ТЦ МЕГА
Travel
CORAL TRAVEL
Special machinery
АВРОРА
Premium real estate
ПРЕМИАЛЬНЫЕ АПАРТАМЕНТЫ
Development
КРУПНЫЕ ЗАСТРОЙЩИКИ
FAQ

Частые вопросы по точечным ограждениям

Собрали вопросы, которые чаще всего возникают при проектировании и заказе стеклянных ограждений на точечных креплениях.

Что лучше уточнить на старте

Для точечных ограждений критичны тип основания, нагрузки и точность разметки отверстий.

Тип стекла и толщина определяются расчётом концентрации напряжений в зоне отверстий.

Быстрее всего расчёт получается по плану объекта, фото зоны установки и указанию высоты.

Получить расчёт
01 / Крепления
Чем спайдеры отличаются от рутелей?
Спайдер — многоточечный коннектор с 2-4 рожками, фиксирующий несколько панелей стекла в одной точке. Рутель — одноточечный цилиндрический коннектор, который крепит одну панель. Спайдеры обеспечивают максимальную жёсткость для больших площадей, рутели — компактность и простоту замены отдельных панелей.
02 / Стекло
Какая минимальная толщина стекла для точечных креплений?
Минимальная толщина закалённого стекла для точечных ограждений — 10 мм. Для высоких ограждений (от 1200 мм) и наружного применения — от 12-15 мм или триплекс 8+8 мм. Точная толщина определяется расчётом концентрации напряжений вокруг отверстий с учётом нагрузок.
03 / Отверстия
Как сверлятся отверстия в стекле для точечных креплений?
Отверстия сверлятся до закалки стекла на специализированном оборудовании с алмазными свёрлами. Минимальное расстояние от края стекла до центра отверстия — 2.5 толщины стекла, но не менее 60 мм. После закалки сверление невозможно — это необратимый процесс.
04 / Нагрузки
Как рассчитываются нагрузки для точечных ограждений?
Горизонтальная нормативная нагрузка — 0,5 кН/м по СП 20.13330. Дополнительно выполняется расчёт концентрации напряжений в зоне отверстий по методу конечных элементов. Для наружных ограждений добавляется расчёт ветровой нагрузки по СП 20.13330.
05 / Материал
Из какой стали изготавливаются спайдеры и рутели?
Стандартное решение — нержавеющая сталь AISI 304 для внутренних ограждений. Для наружного применения, бассейнов и агрессивных сред — AISI 316 с повышенной коррозионной стойкостью. Финишная обработка: полировка, сатинирование или покраска порошковой эмалью.
06 / Flush-mount
Что такое flush-mount крепления и когда они нужны?
Flush-mount — утопленные крепления, головка которых не выступает за плоскость стекла. Обе стороны панели остаются гладкими. Применяются в премиальных интерьерах и дизайнерских объектах, где важна абсолютная визуальная чистота. Требуют повышенной точности сверления.
07 / Монтаж
Сколько времени занимает монтаж точечного ограждения?
Монтаж точечного ограждения занимает больше времени, чем ограждений на профиле или стойках, из-за необходимости юстировки каждой точки крепления. Ориентировочно: от 3-5 дней на 10-15 погонных метров. Точные сроки зависят от сложности конфигурации и подготовки основания.
08 / Стоимость
Что влияет на стоимость точечного ограждения?
Основные факторы: тип крепления (рутели дешевле спайдеров, flush-mount дороже всех), тип стекла (закалённое дешевле триплекса), количество точек крепления, материал (AISI 304 дешевле 316), сложность монтажа. Для точного расчёта нужны план объекта и фото зоны установки.
Railings_Point_Request

Получить расчёт ограждений на точечных креплениях
для вашего объекта

Отправьте план объекта, фото зоны установки или ТЗ. Подготовим конфигурацию ограждения на точечных креплениях, расчёт нагрузок, ориентир по бюджету и срокам.

Точечные крепления Спайдеры и рутели Закалённое стекло
Подбор
По объекту

Тип точечного крепления, стекло и нагрузки — под конкретный объект и зону установки.

Результат
КП + узлы

Рабочая конфигурация с типом крепления, стеклом и монтажной схемой.

Формат
B2B

Девелоперы, архитекторы, подрядчики, дизайнеры интерьеров.

Запросить расчёт ограждений на точечных креплениях
Telegram
@Steklo_interior
Max
+7 (925) 953-49-25
