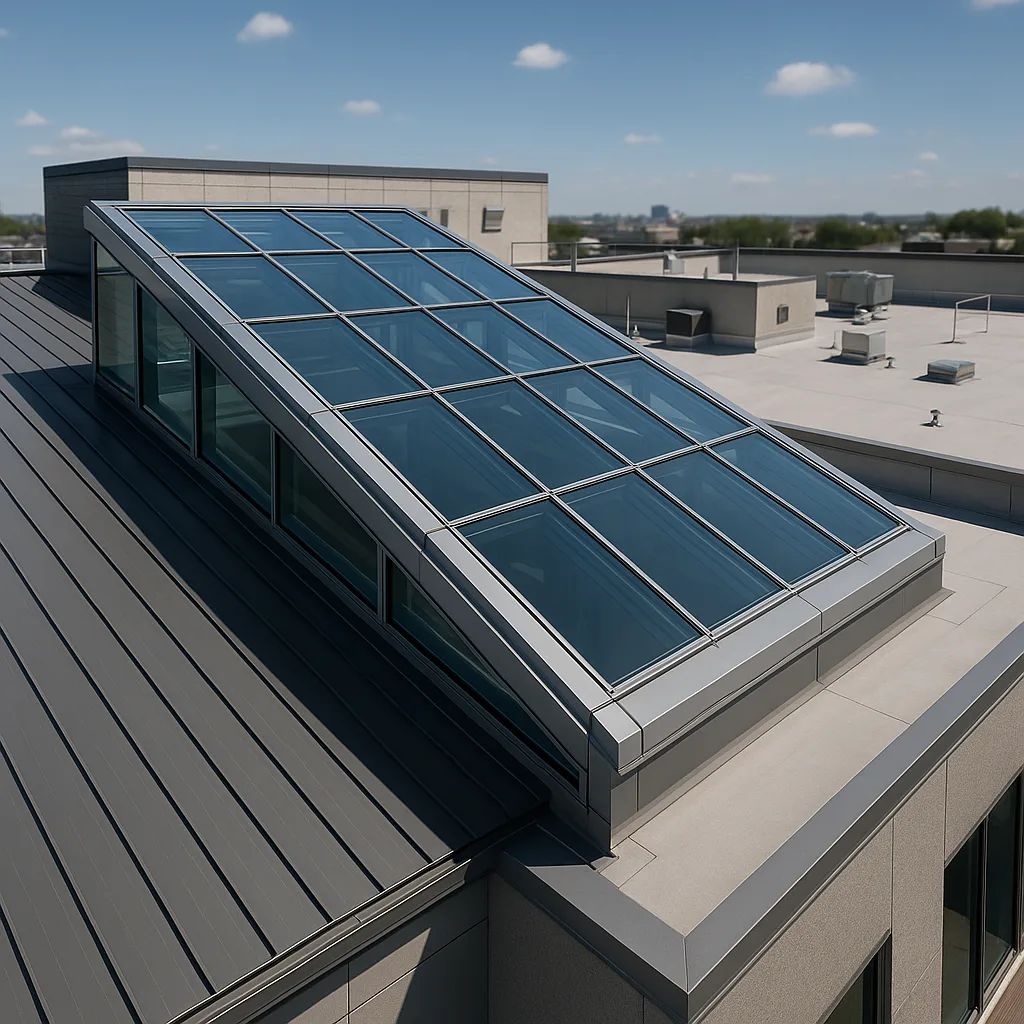

01 / Стеклопакет
Какой стеклопакет используется в зенитных фонарях?

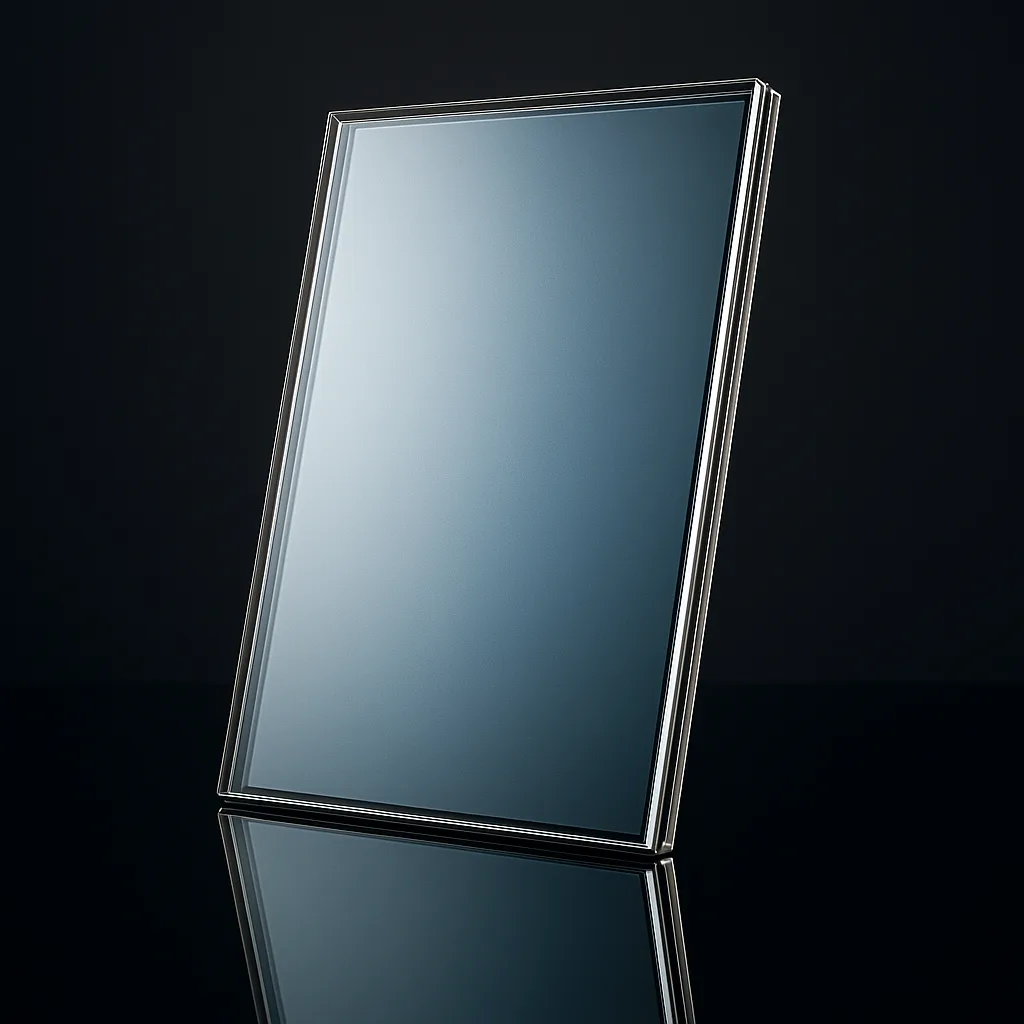

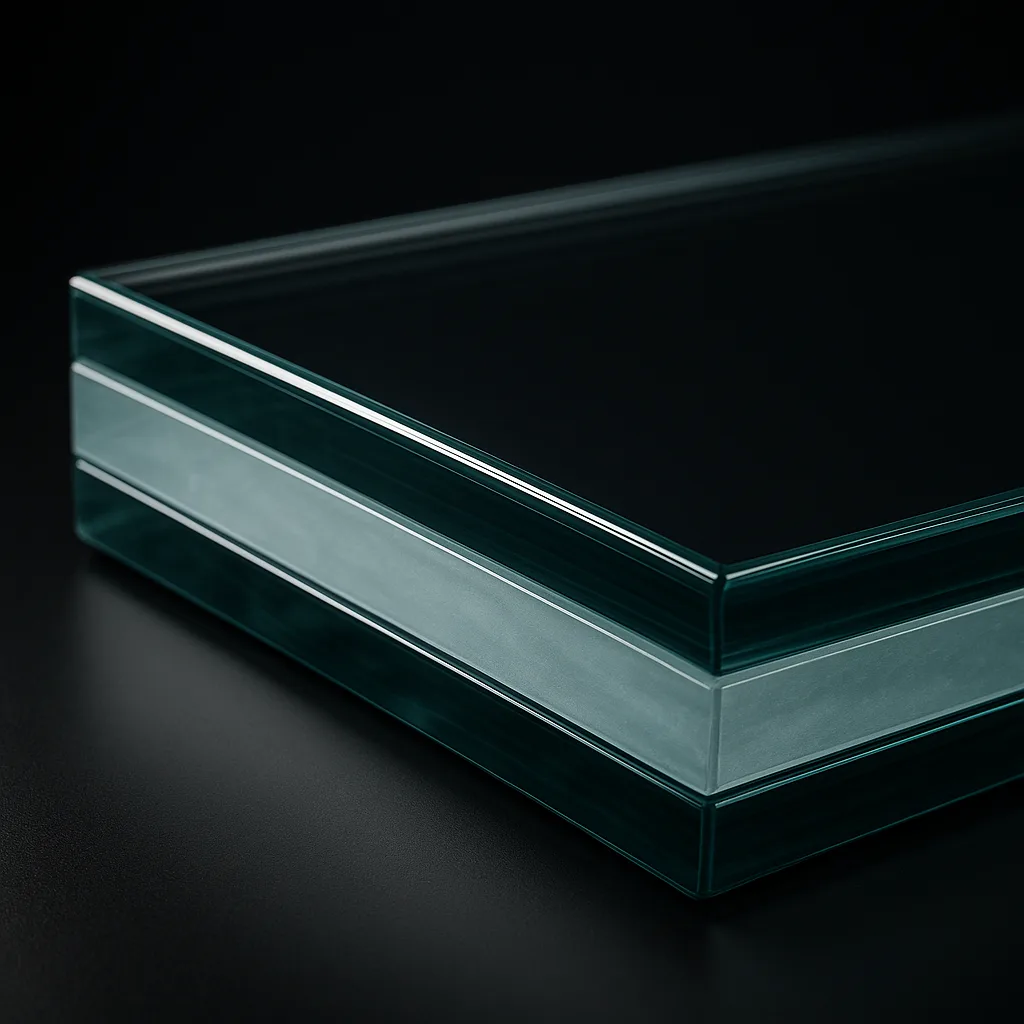

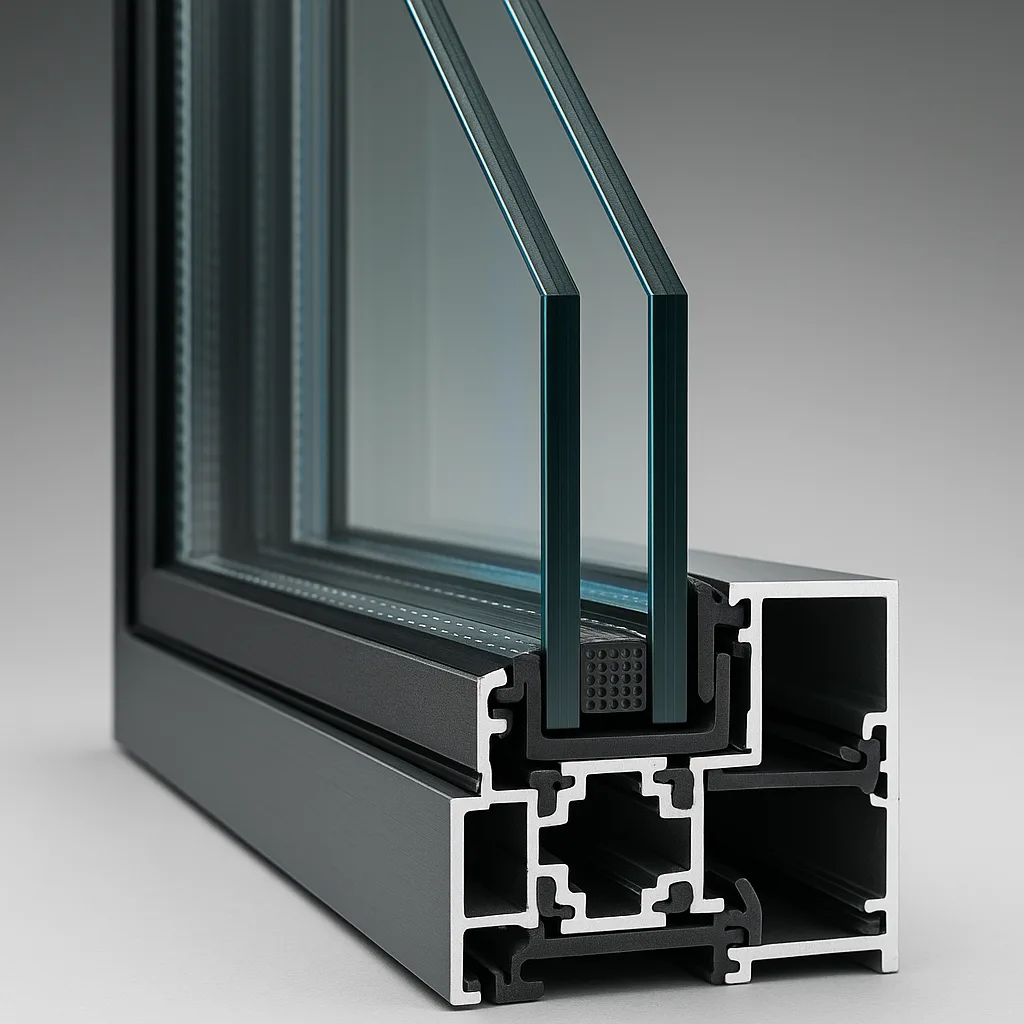

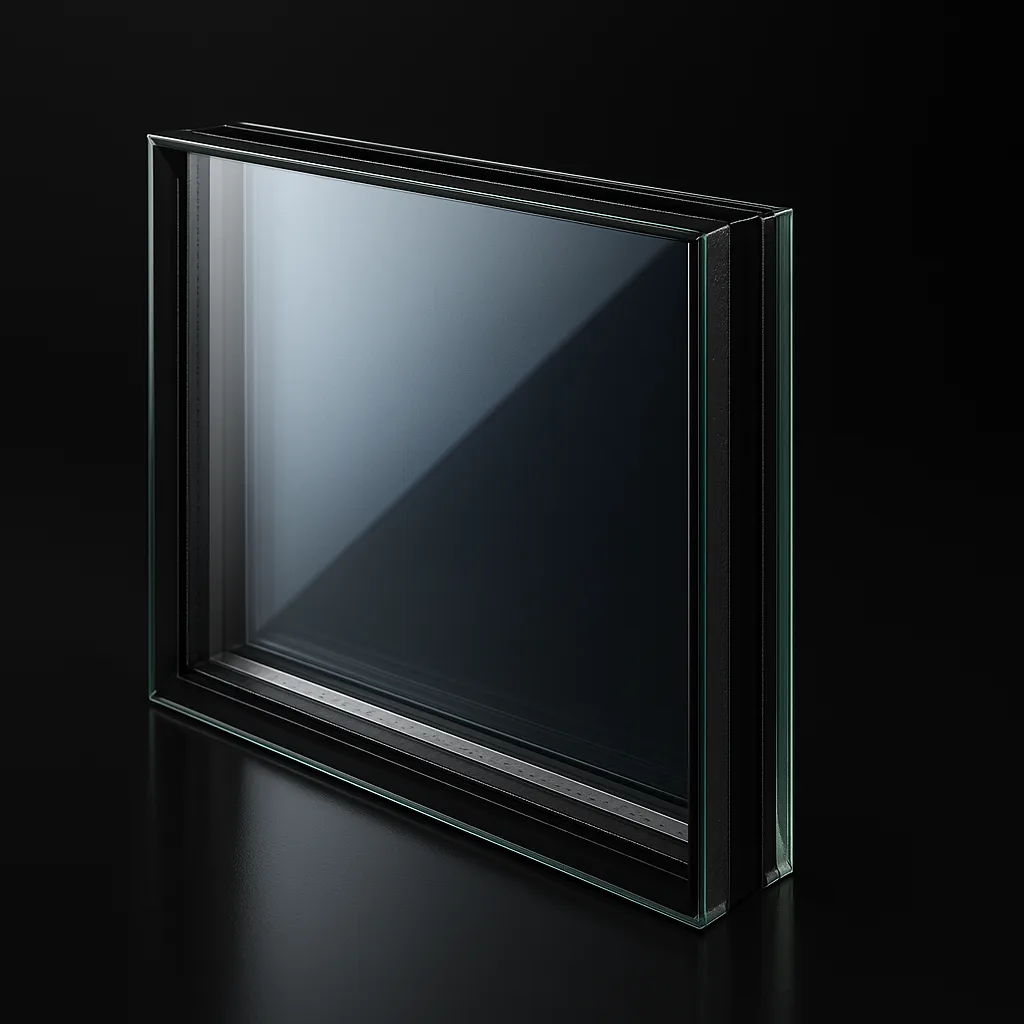

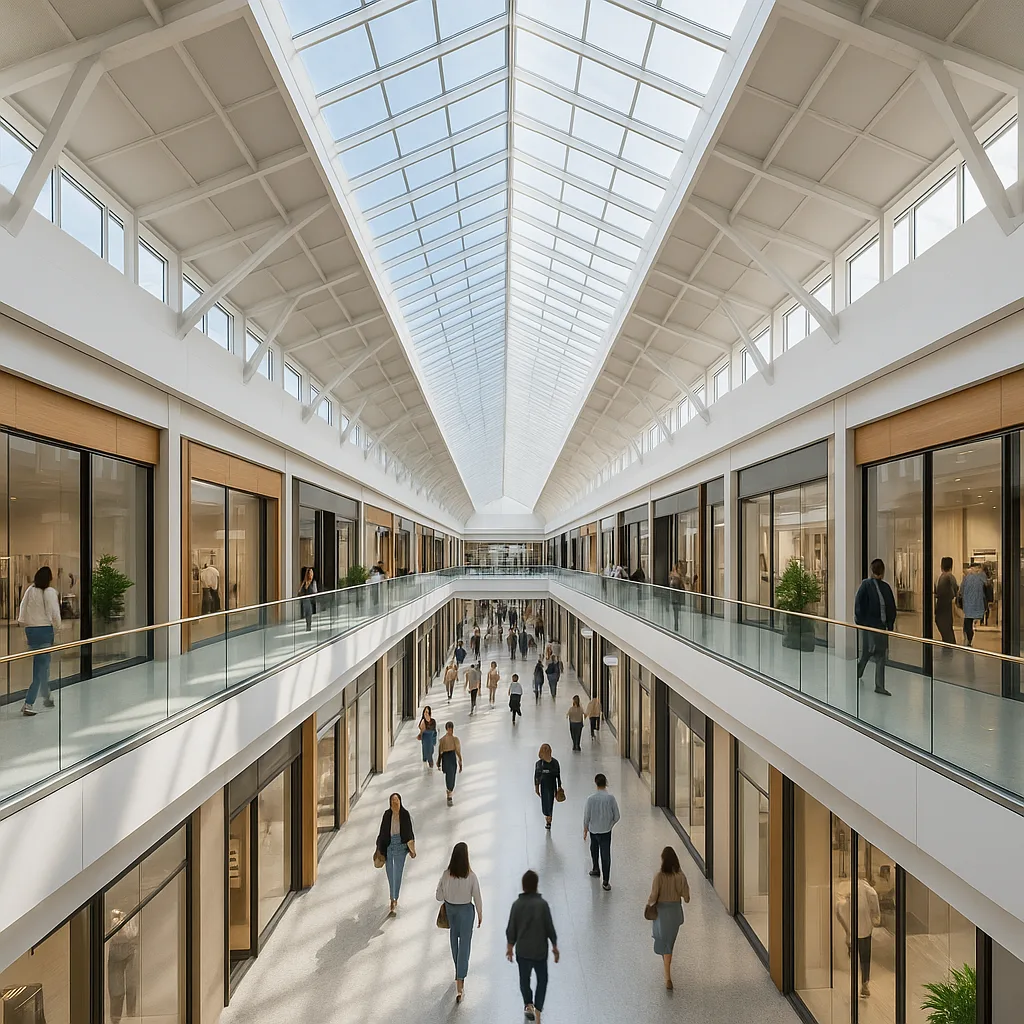

Зенитные фонари комплектуются специальными стеклопакетами, рассчитанными на горизонтальное и наклонное остекление. Однокамерный стеклопакет 24-32 мм (8+16+8 мм) применяется для холодных кровель, неотапливаемых атриумов и производственных объектов. Двухкамерный стеклопакет 36-48 мм (8+12+4+12+8 мм) — основное решение для отапливаемых зданий: офисов, торговых центров, музеев, бассейнов. Наружное стекло — обязательно закалённый триплекс 8.8.4 или 10.10.4 (по ГОСТ 30826-2014) для защиты от падения сверху и градобоя. Внутреннее стекло — закалённое 6-8 мм или триплекс при повышенных требованиях безопасности (бассейны, общественные зоны с массовым пребыванием). Для отапливаемых зданий обязательно энергосберегающее покрытие Low-E с эмиссивностью ≤ 0.04 на одной из камер, опционально — заполнение аргоном или криптоном для снижения теплопотерь на 15-20%. Все стеклопакеты сертифицированы по ТР ТС 014/2011 и соответствуют ГОСТ 24866-2014.
02 / Теплоизоляция
Какой коэффициент теплопередачи можно достичь?
Однокамерный стеклопакет без покрытий — U-value 2.8-3.0 Вт/(м²К), применяется только для неотапливаемых объектов и теплиц. Однокамерный с одним Low-E покрытием — 1.6-1.8 Вт/(м²К), достаточно для производственных помещений с минимальными требованиями к теплоизоляции. Двухкамерный без покрытий — 1.6-1.8 Вт/(м²К). Двухкамерный с одним Low-E + аргоном — U-value 1.0-1.2 Вт/(м²К), стандарт для офисов, торговых центров и общественных зданий по СП 50.13330. Двухкамерный с двумя Low-E покрытиями + аргон или криптон — 0.7-0.9 Вт/(м²К), уровень пассивных домов и зданий класса A+. Каркас зенитного фонаря с терморазрывом из полиамида толщиной 24-34 мм даёт коэффициент теплопередачи рамы Uf 1.4-1.8 Вт/(м²К) и устраняет мостики холода. Расчёт совокупного коэффициента Ucw по конструкции выполняется по ГОСТ 23166-2021 и подтверждается протоколом теплотехнических испытаний для энергопаспорта здания.
03 / Водоотведение
Как решается водоотведение в зенитных фонарях?

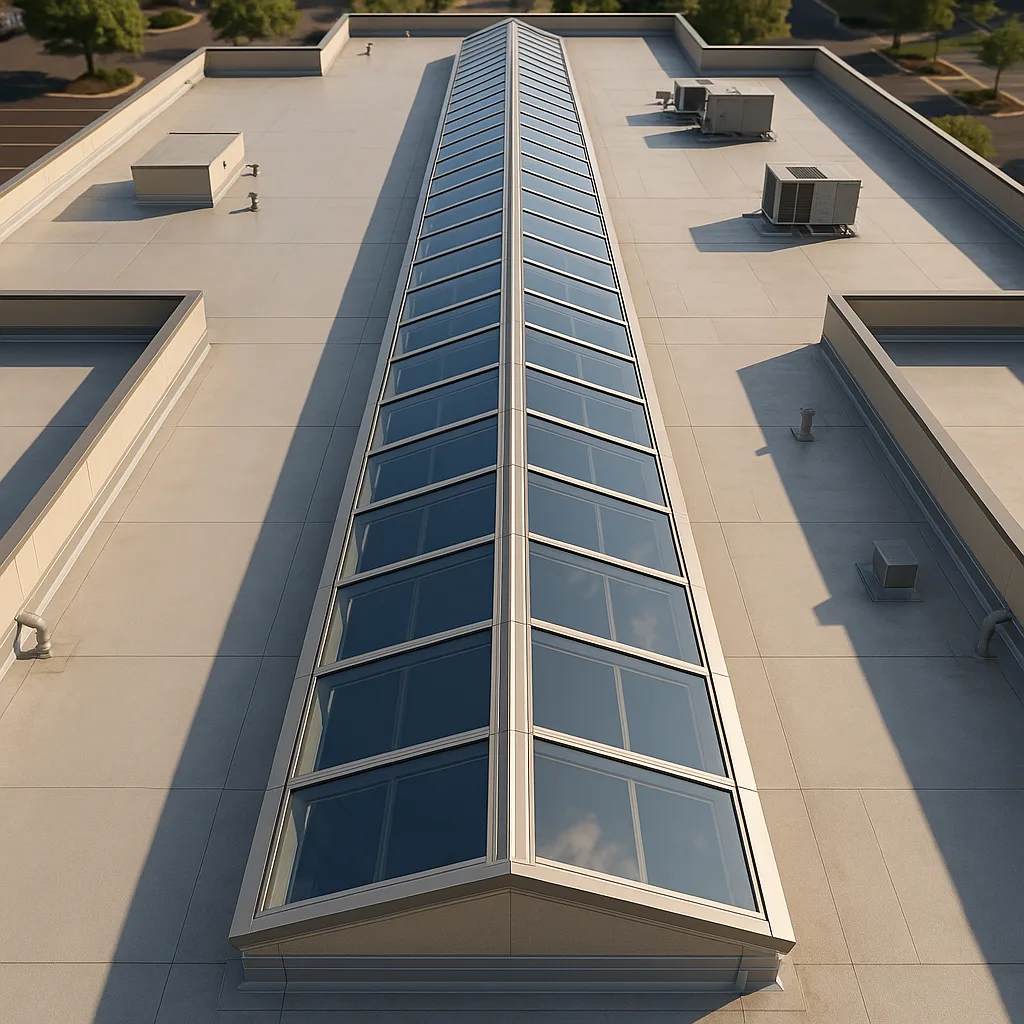

Водоотведение в зенитных фонарях реализуется на трёх контурах. Первый контур (наружный) — желоба в верхней части профиля каркаса, собирают дождевую воду со стекла и направляют её в водосточные трубы или внутренние стояки кровли. Второй контур (промежуточный) — компенсационная камера внутри профиля для отвода воды, проникшей через уплотнители и стыки стеклопакета (актуально при сильных косых дождях). Третий контур (аварийный) — конденсат-канал внизу профиля для удаления влаги, выпадающей на холодную поверхность стеклопакета. Минимальный уклон стеклянных поверхностей для плоских фонарей — 3-5° (около 5-9% от пролёта) для гарантированного стока воды и предотвращения застаивания. Для регионов с морозами обязателен обогрев водостоков и желобов греющим кабелем 30-50 Вт/м.п. с автоматикой по температуре и влажности. На крупных объектах с большой площадью остекления (от 50 м²) проектируется ливневая канализация с расчётом по СП 30.13330 и резервный аварийный сброс.
04 / Нагрузки
Какие нагрузки учитываются при проектировании?

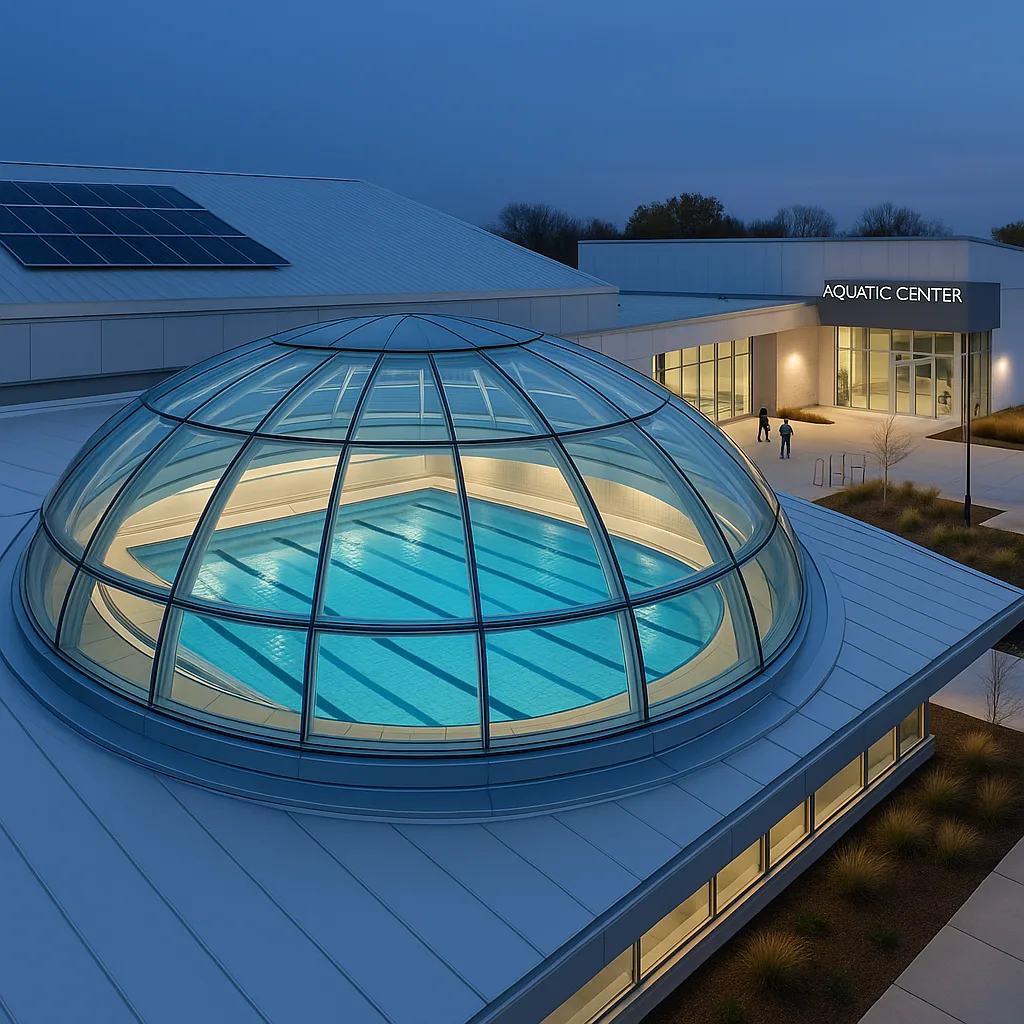

При проектировании зенитного фонаря учитываются все нормативные нагрузки по СП 20.13330.2016 «Нагрузки и воздействия». Снеговая нагрузка — основная для горизонтального и наклонного остекления, рассчитывается по снеговому району (для Москвы — III район, нормативное значение 180 кг/м², для V района — 320 кг/м²) с учётом коэффициента надёжности 1.4 и коэффициента формы покрытия (для куполов и пирамид нагрузка распределяется неравномерно). Ветровая нагрузка — для конструкций выше 10 м над уровнем земли, учитывает скоростной напор, аэродинамический коэффициент и пульсационную составляющую. Собственный вес остекления — 50-100 кг/м² для двухкамерного стеклопакета 36-48 мм. Эксплуатационная нагрузка для обслуживания — 100 кг сосредоточенной нагрузки в любой точке для возможности безопасного перемещения техника при мойке. Температурные деформации каркаса — расчёт линейного расширения алюминия (24×10⁻⁶ /°C) при перепаде до 80°C. Для бассейнов дополнительно — гидростатическое давление пара и коррозионная стойкость к хлоридам.
05 / Вентиляция
Можно ли интегрировать вентиляцию в зенитный фонарь?
Да, в зенитный фонарь интегрируется несколько типов вентиляционных систем. Открывающиеся створки с электроприводом 24V — каждая створка управляется отдельно, угол открывания регулируется от 0 до 35°, скорость хода 30-60 мм/сек, ход 200-600 мм. Выпускают одно- и двусторонние приводы Geze, D+H, WindowMaster (немецкая фурнитура с гарантией 5 лет, ресурс 30 000 циклов). Дымоудаление по требованиям пожарной безопасности (СП 7.13130) — отдельные створки большего размера с пиропатронами или сжатым CO₂ для аварийного открытия за 60 секунд по сигналу пожарной сигнализации. Площадь проёма дымоудаления рассчитывается по объёму помещения (минимум 2.5% от площади пола в защищаемой зоне). Автоматическое управление вентиляцией — погодная станция с датчиками дождя, ветра свыше 6 м/с, температуры воздуха и относительной влажности; интеграция через KNX, BACnet или Modbus с системой автоматизации здания BMS. Доводчики возвращают створки в закрытое положение при выключении питания (отказобезопасный режим).
06 / Конденсат
Как предотвратить конденсат на внутренней поверхности?

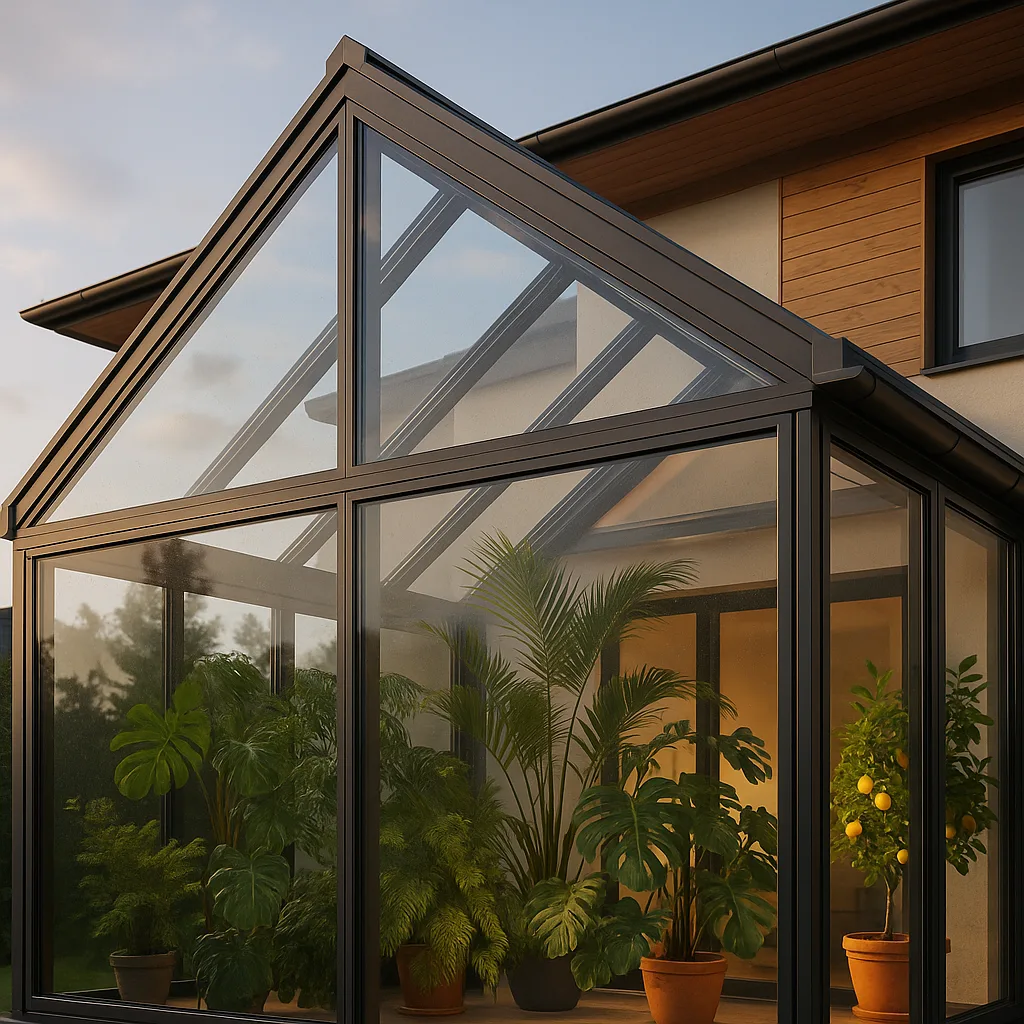

Конденсат на внутреннем стекле зенитного фонаря выпадает, когда температура поверхности опускается ниже точки росы воздуха помещения. Для предотвращения применяется комплекс мер. Двухкамерный стеклопакет с Low-E покрытием — повышает температуру внутренней поверхности на 4-6°C относительно однокамерного, выводит её выше точки росы при типичной влажности 40-50% и температуре +20°C. Каркас с терморазрывом из полиамида — устраняет мостики холода по контуру стеклопакета, где конденсат выпадает в первую очередь (полоса 30-50 мм от рамы). Для бассейнов, аквапарков и оранжерей с влажностью свыше 60% — антиконденсатное покрытие на внутреннем стекле (гидрофобное), которое не даёт каплям сливаться в плёнку, или интеграция системы обогрева внутреннего стекла греющим кабелем по периметру. Правильная вентиляция подкупольного пространства с воздухообменом 2-3 раза в час дополнительно снижает риск конденсата за счёт удаления влажного воздуха. Для объектов с экстремальной влажностью применяется тройной стеклопакет с двумя Low-E покрытиями.
07 / Обслуживание
Как обслуживать зенитный фонарь?
Регламент обслуживания зенитного фонаря включает несколько процедур. Наружная мойка стекла — 1-2 раза в год для деловых районов и 2-4 раза для индустриальных, очистка от пыли, листвы, тополиного пуха и следов от насекомых. На крупных объектах применяются роботизированные мойщики стекла или альпинистские бригады с допусками. Проверка герметичности уплотнителей и водоотведения — обязательно перед зимним сезоном (сентябрь-октябрь): осмотр EPDM-уплотнителей на трещины и затвердевание (срок службы 15-25 лет), проверка проходимости желобов и дренажных каналов, замена силиконовой герметизации при необходимости. Контроль работы электроприводов и автоматики — проверка хода створок, калибровка концевых выключателей, тест дымоудаления и аварийного открытия по сигналу пожарной сигнализации (ежегодно, акт обязателен для пожарной инспекции). Очистка желобов от листвы и мусора 2-4 раза в год. Замер коэффициента теплопередачи тепловизором — каждые 5 лет. Гарантия на конструкцию — 10 лет, на электроприводы — 3-5 лет.

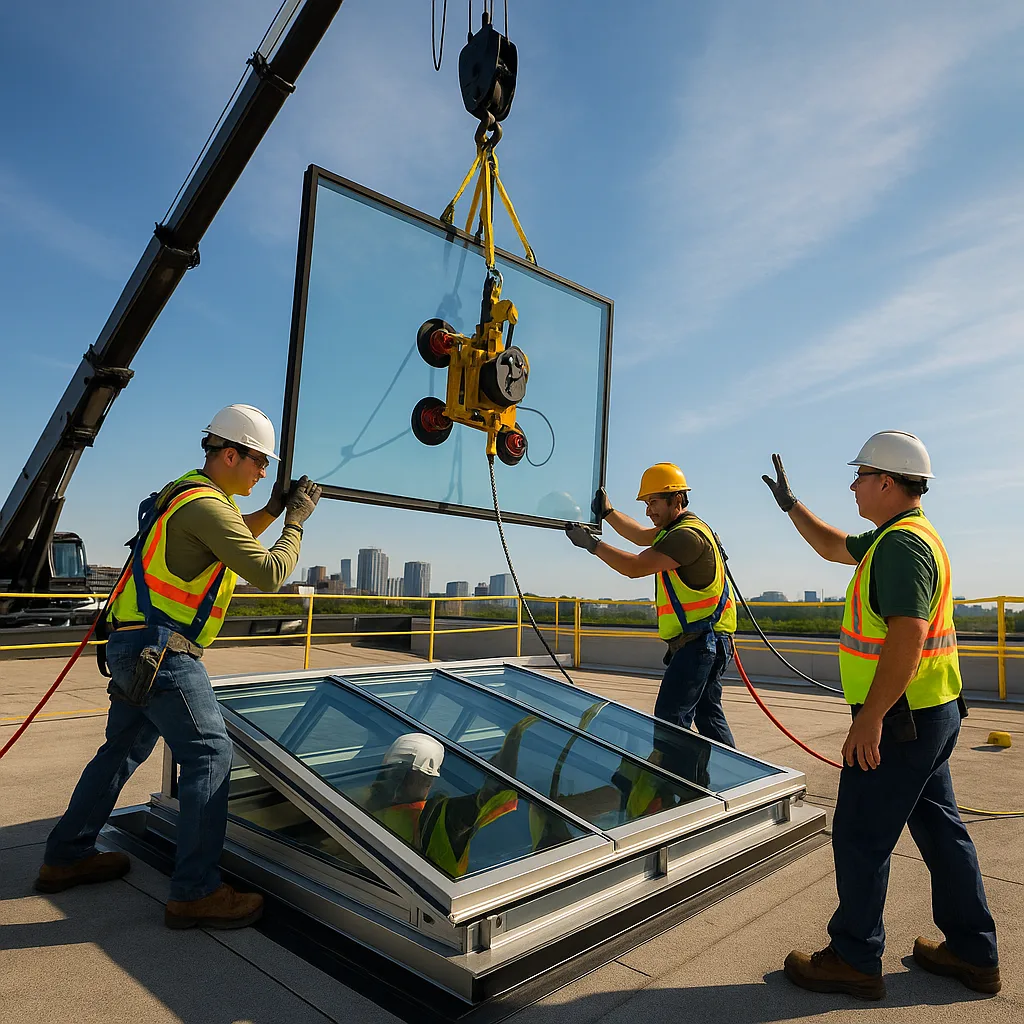

08 / Сроки
Сколько времени занимает производство и монтаж?
