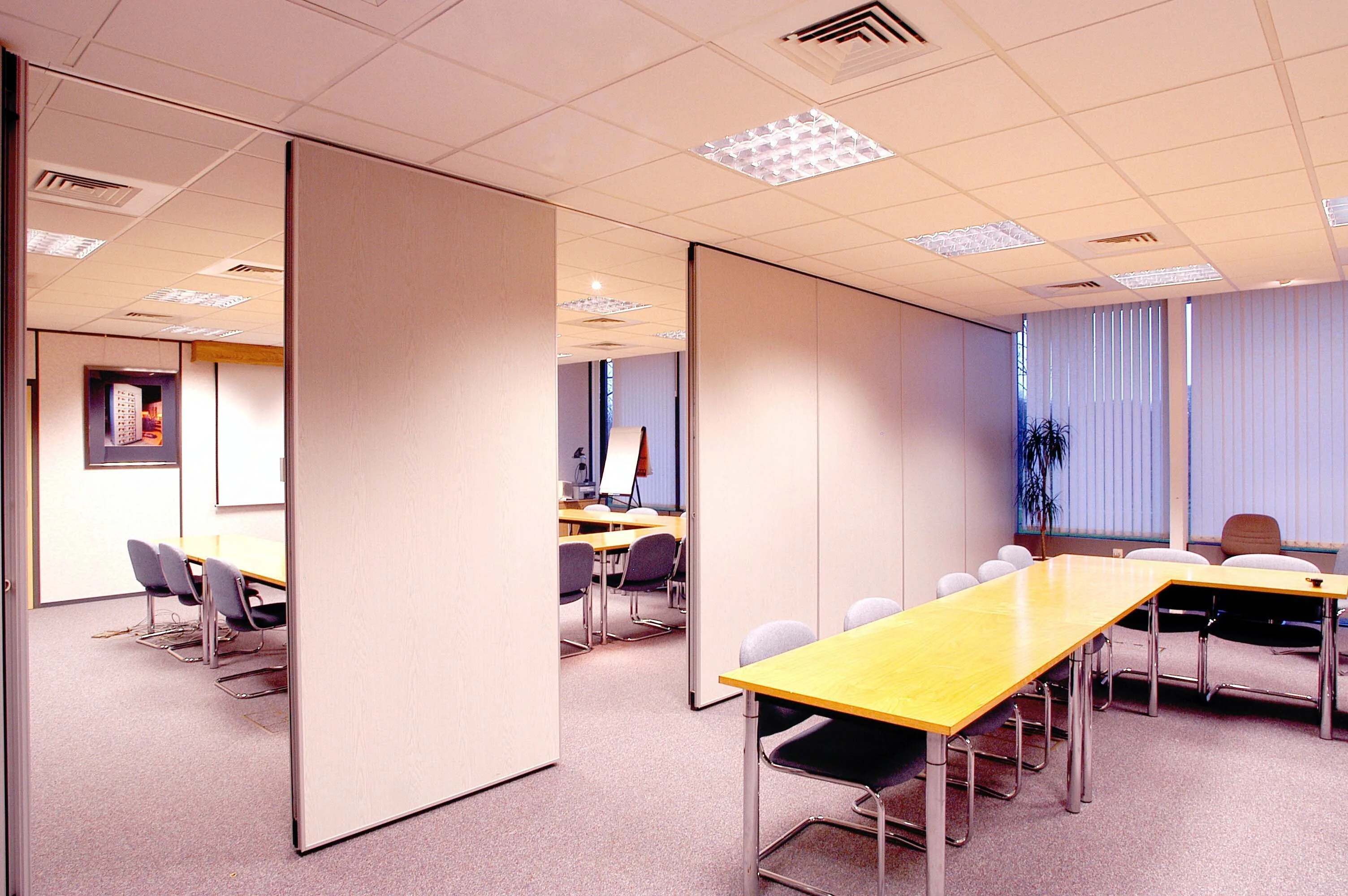

Раздвижные стены в конференц-зале
Акустические системы-трансформеры

Раздвижные стены
NORMA для конференц-залов

Трансформируемые акустические мобильные стены: делим один зал на независимые секции без напольного рельса, с акустикой до 52 дБ и понятной схемой парковки панелей. Предметное КП за 24 часа.

До 52 дБ
Трансформация
Без рельса
Схема парковки
Отправить план на расчёт Посмотреть конфигурации

Схема парковки панелей · Требования к закладным · Предметное КП за 24 часа

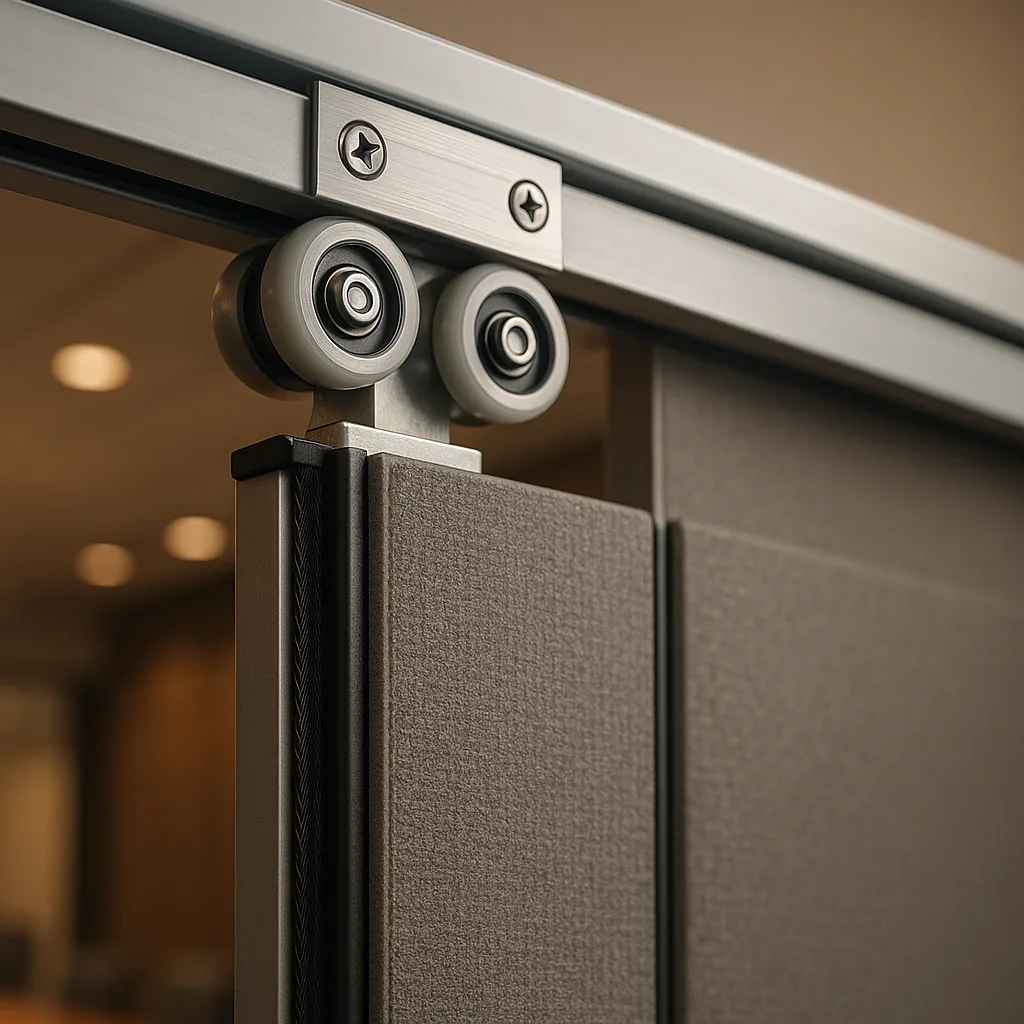

Раздвижная стена NORMA — потолочный трек и роликовый механизм
Acoustic Walls

Один зал — несколько форматов

Акустические панели NORMA 80/100, потолочный подвес, телескопическая парковка.

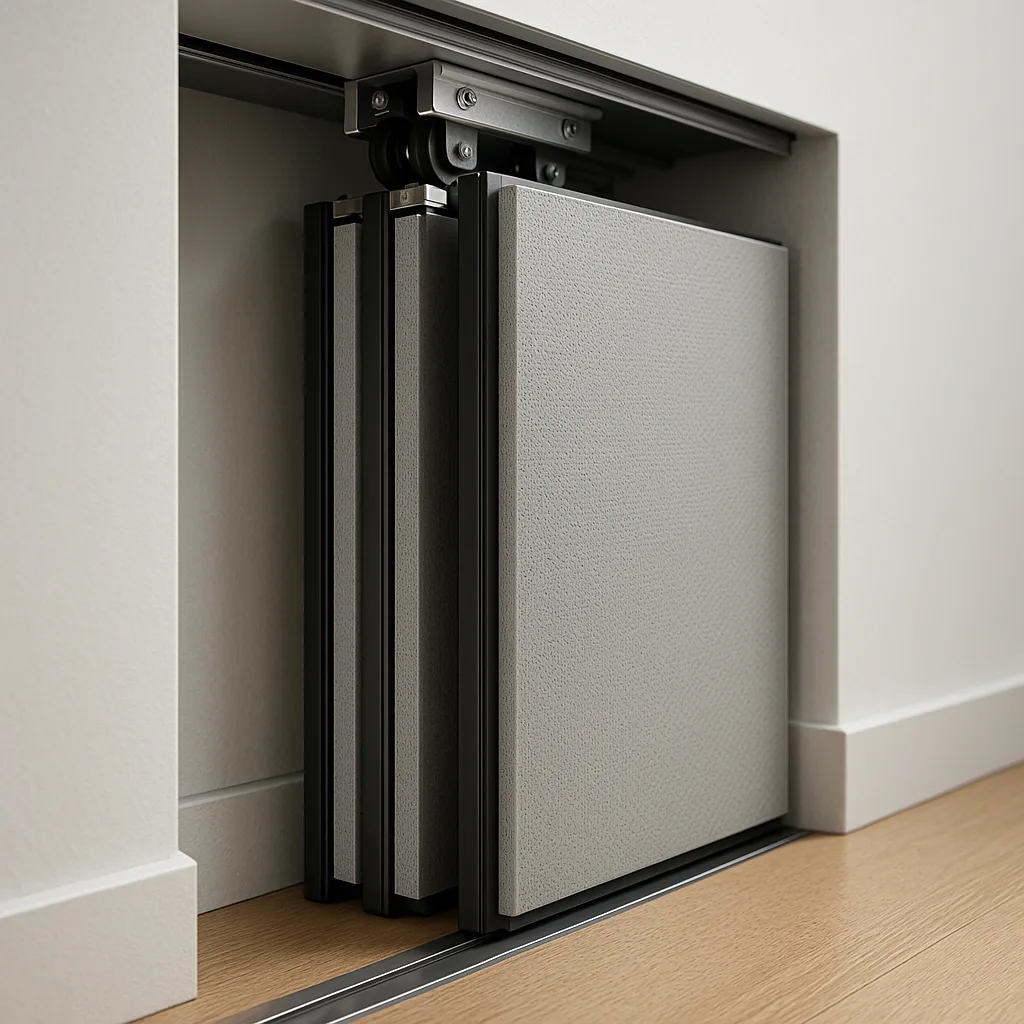

Парковка панелей раздвижных стен
Звукоизоляция
до 52 дБ
Высота панели
до 6 м
КП и парковка
24 ч
Инженерия акустических стен

Акустика, конструктив и логика движения — в одной системе

Раздвижная стена — это не просто панель на рельсе. Это рассчитанная акустическая конструкция: многослойная панель с уплотнениями, потолочный трек с роликовыми каретками и схема парковки под геометрию конкретного зала.

56 дБ
макс. Rw акустика
6 м
макс. высота панели
200000+
циклов ресурс
8 мин
трансформация зала

Четыре подсистемы раздвижной стены

Каждая отвечает за свою задачу — вместе они обеспечивают акустическую изоляцию и трансформацию зала

A
Акустическая изоляция

Многослойная панель из стальных обшивок, минеральной ваты 40-80 кг/м3 и вязкоупругих мембран MLV гасит звук по закону масс и поглощения.

42-56 дБ Rw
T
Потолочный трек

Алюминиевый профиль 6063-T5 с роликовыми каретками несёт панели весом до 400 кг. Пролёт между точками крепления — до 4 м при прогибе ≤ L/360.

≤ 400 кг / панель
S
Система уплотнений

Три контура уплотнений: верхний компрессионный (10-15 мм), нижний drop-seal с автоопусканием (10-23 мм) и вертикальный астрагал между панелями.

3 контура
P
Парковочная зона

Телескопическая парковка складывает панели в 2× толщину каждой. Ниша у стены или торцевой карман освобождают проём полностью.

2× компактность

Физика звукоизоляции панели

Закон масс, конструктив и реальные значения Rw

Закон масс
Rw ≈ 20 × log10(m × f) − 48
m
масса, кг/м2
f
частота, Гц

Удвоение массы панели даёт прибавку +6 дБ к индексу Rw. Поэтому панель 100 мм (45 кг/м2) изолирует на 4-6 дБ лучше панели 80 мм (35 кг/м2).

Конструктив панели
Стальные обшивки
0.5-1.0 мм оцинк. сталь с порошковой окраской
Минеральная вата
Плотность 40-80 кг/м3, поглощение средних частот
MLV мембрана
Вязкоупругий слой 2-5 кг/м2, гасит резонансы
Лабораторный Rw
42-60 дБ (ISO 10140)

Измеряется в камере с подавленными фланговыми путями. Идеальные условия без щелей и обходных путей звука.

Натурный ASTC
37-54 дБ (ГОСТ 27296)

На объекте ASTC обычно на 5-10 дБ ниже лабораторного Rw из-за фланговых путей через потолок, стены и щели.

Практический вывод: для достижения натурного ASTC 45+ дБ (уровень переговорных) необходима панель с лабораторным Rw не менее 52 дБ. Это серия NORMA 100 или выше.

Акустика по толщине панели

Лабораторный Rw, натурный ASTC, масса и огнестойкость

80 мм EI 30
Rw лаб.
42-47 дБ
ASTC
37-42 дБ
Масса
30-35

Гостиницы, рестораны

100 мм EI 30
Rw лаб.
49-53 дБ
ASTC
43-48 дБ
Масса
38-45

Конференц-залы

100+MLV мм EI 45
Rw лаб.
52-56 дБ
ASTC
46-50 дБ
Масса
42-48

Студии, концерт-залы

120 мм EI 60
Rw лаб.
55-60 дБ
ASTC
49-54 дБ
Масса
48-55

Спецобъекты

Рекомендация: для конференц-залов и переговорных СП 51.13330 требует Rw ≥ 43-50 дБ. Оптимальна серия NORMA 100 (лаб. Rw 49-53 дБ, натурный ASTC 43-48 дБ).

Система уплотнений

Контуры, обеспечивающие акустику на стыках

Верхний компрессионный
Автоматический прижим к потолочному профилю при фиксации панели
Нижний drop-seal
Опускается при закрывании, поднимается для перемещения. Ход 23 мм
Вертикальный астрагал
Раздвижной уплотнитель между панелями, создаёт непрерывный контур
Торцевой прижим
Фиксация крайних панелей к стенам портала. Рычажный механизм

Без правильной работы уплотнений даже панель Rw 56 дБ покажет натурный ASTC не более 35-38 дБ. Щель 1 мм снижает изоляцию на 10-15 дБ.

Пожарная безопасность

EI 15
Тип 2
EI 30
80-100 мм
EI 60
120 мм
Важно

По СП 112.13330 перегородка Тип 2 = EI 15. Для коридоров эвакуации и разделения пожарных отсеков может требоваться EI 45+ (Тип 1). Уточняется в проекте.

Нормативная база

СП 51.13330 Rw перегородок по типам помещений: переговорные ≥ 43, конференц-залы ≥ 50 дБ
ГОСТ 27296 Метод лабораторного и натурного измерения звукоизоляции конструкций
ГОСТ 23747 Требования к перегородкам из алюминиевых сплавов: прогиб, нагрузки, крепёж
СП 112.13330 Пределы огнестойкости: перегородка Тип 2 — EI 15, Тип 1 — EI 45
123-ФЗ Технический регламент о требованиях пожарной безопасности

Трек, парковка и эксплуатация

Как панели движутся, где хранятся и с какой скоростью работает система

Телескопическая

Ограниченное место

Панели складываются одна за другой с шагом 2× толщины. Самый компактный вариант

Нишевая

Эстетика, новое строительство

Панели уходят в скрытую нишу в стене. Полностью чистый проём

Пристенная (side-stack)

Реконструкция, гибкость

Панели становятся вдоль стены за пределами проёма. Самый простой монтаж

Потолочный трек

Алюминий 6063-T5, роликовые каретки

4 м
макс. пролёт
L/360
допуск прогиба
400 кг
на каретку
Крепление к железобетону через закладные или анкеры М12-М16
Мультитрековые схемы: T-образные, L-образные, перекрёстки
Стрелочные переводы для деления потока панелей на парковку
Скорость трансформации
10 м/мин
электропривод
4.3 м/мин
ручной режим

Проём 15 м: с электроприводом — 1.5 мин, вручную — 3.5 мин. Все операции выполняет один сотрудник.

Что нужно для расчёта

  • План зала с размерами (Ш × Д × Выс.)
  • Требуемый уровень акустики (Rw)
  • Сценарии деления зала (2, 3, 4 секции)
  • Фото потолка и места парковки

Что уточняем

  • Тип несущей конструкции потолка
  • Ручной режим или электропривод
  • Требования к огнестойкости и отделке
  • Наличие закладных или необходимость усиления

Что получите

  • Подбор серии (NORMA 80 / 100) с обоснованием
  • Схему трека и парковки под ваш план
  • Требования к закладным и подготовке
  • Предметное КП с составом и бюджетом
Проблемы без раздвижных стен

Что теряет объект без гибкого зонирования

Стационарные стены фиксируют планировку раз и навсегда. Раздвижные стены снимают четыре ключевых ограничения, которые стоят объекту денег каждый день.

4
Проблемы
4
Решения
01
Проблема

Зал работает только в одном формате

Решение

Раздвижные стены делят один объём на 2-4 независимые секции за 5-8 минут. Конференц-зал на 400 человек становится четырьмя переговорными — и обратно. Без капитального ремонта и простоя объекта.

×4
Форматов зала
Гибкость объекта
02
Проблема

Шум между зонами мешает параллельной работе

Решение

Панели с акустическим ядром обеспечивают изоляцию Rw 47-56 дБ. Это уровень капитальной стены: в одной секции идёт презентация, в соседней — переговоры. Звук не проходит через уплотнители по периметру панели.

56 дБ
Rw изоляция
Как капитальная стена
03
Проблема

Капитальная перепланировка — дорого и долго

Решение

Монтаж раздвижных стен занимает 3-5 дней без мокрых процессов. Не нужен проект перепланировки, согласование БТИ и капитальные работы. Система крепится к потолочному перекрытию и не затрагивает несущие конструкции.

3-5
Дней монтаж
Без капремонта
04
Проблема

Простаивающие площади не приносят дохода

Решение

Один зал генерирует выручку нескольких помещений: утром — два тренинга параллельно, днём — общий конференц-зал, вечером — банкет на 200 гостей. Площадь работает в 2-3 раза эффективнее.

×3
Эффективность
Окупаемость площади

Раздвижные стены превращают статичное пространство в многоформатный актив с управляемой акустикой

Получить расчёт
Системы и конфигурации

Стартовая линейка под разные сценарии объекта

Для первичного подбора достаточно определить уровень акустики, высоту панелей, формат отделки и сценарий парковки. Ниже три базовые конфигурации, от которых удобно стартовать в расчёте.

NORMA 80

Для переговорных и средних залов

Базовая акустическая система для офисов, учебных центров и гостиничных залов, где важны скорость трансформации и прогнозируемый бюджет.

  • Звукоизоляция до 47 дБ
  • Панели для ежедневной эксплуатации
  • Удобна для прямых и угловых траекторий

NORMA 100

Для высоких требований по акустике

Решение для конференц-центров, банкетных залов и многофункциональных пространств, где разделённые зоны должны работать почти как отдельные помещения.

  • Звукоизоляция до 52 дБ
  • Высота панелей до 6 м
  • Подходит для интенсивной event-эксплуатации

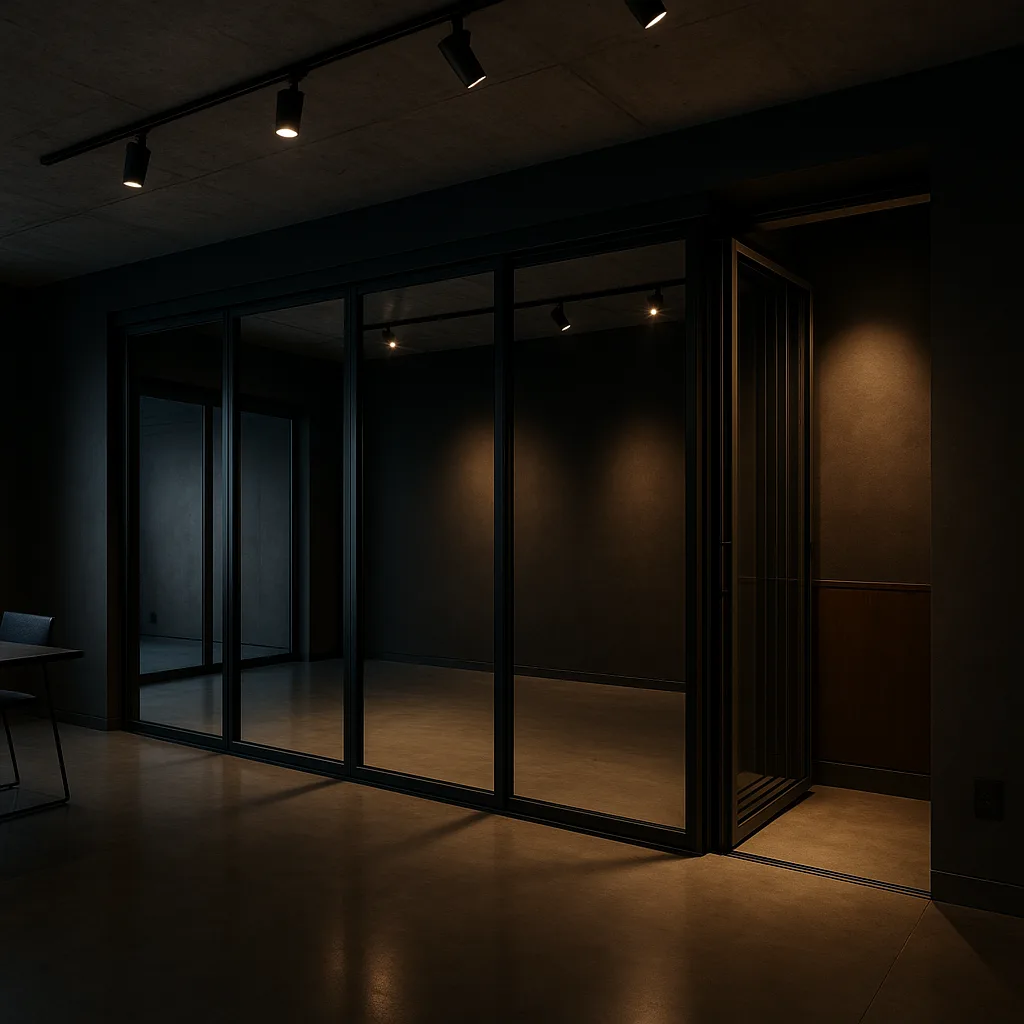

Индивидуальная схема

Парковка, отделка и интеграция под объект

Для объектов, где кроме панели важна логика перемещения: скрытая парковка, стеклянные вставки, облицовка, портальные узлы и сценарии движения персоналом без ошибок.

  • Схема треков и накопления панелей
  • Подбор отделки под интерьер
  • Увязка с потолками, закладными и инженерией
Сравнение серий

NORMA 80 vs NORMA 100 — подбор под задачу объекта

Серии отличаются не «качеством», а уровнем акустики, высотой панелей и вариативностью отделки. NORMA 80 — рабочая система для ежедневных задач, NORMA 100 — когда нужна акустика капитальной стены.

Базовая серия
NORMA 80

Рабочая система для офисов, учебных центров и гостиничных залов. Оптимальный баланс акустики, стоимости и скорости трансформации.

42-47 дБ
Звук Rw
до 4 м
Высота
80 мм
Толщина
~35 кг/м²
Вес
Отделка Ткань, ЛДСП, меламин
Трек Прямая / угловая
Привод Ручной
Типовые объекты
Офисы Учебные центры Отели 3-4★ Рестораны
₽18-28 тыс. за м²
Премиум акустика
NORMA 100

Максимальная звукоизоляция для конференц-центров, банкетных залов и event-площадок. Панели работают как полноценная капитальная стена.

49-56 дБ
Звук Rw
до 6 м
Высота
100 мм
Толщина
~45 кг/м²
Вес
Отделка + шпон, стекло, кожа
Трек T-образная / мультитрек
Привод Ручной / электропривод
Типовые объекты
Конференц-центры Банкетные залы Event-площадки Выставки
₽32-48 тыс. за м²

Детальное сравнение параметров

Толщина панели
80 мм
100 мм
Звукоизоляция Rw
42-47 дБ
49-56 дБ
Макс. высота
до 4 м
до 6 м
Вес панели
~35 кг/м²
~45 кг/м²
Отделка
Ткань, ЛДСП, меламин
Шпон, стекло, кожа
Схема трека
Прямая / угловая
T-обр. / мультитрек
Привод
Ручной
Ручной / электро
Нижний рельс
Без рельса
Без рельса
Парковка
Телескопическая
Ниша / телескоп
Ресурс циклов
50 000+
100 000+
NORMA 80
NORMA 100

Рейтинг по параметрам

N80 N100
Звукоизоляция
72% 95%
Высота панели
62% 92%
Вариативность отделки
55% 90%
Ресурс эксплуатации
65% 92%
Скорость трансформации
85% 72%
Доступность по бюджету
90% 55%
Масса панели (легче)
82% 60%
Гибкость траектории
58% 88%

Выбор по задаче: NORMA 80 — быстрее, легче, дешевле. NORMA 100 — тише, выше, премиальнее по отделке.

Какую серию выбрать

Офис, учебный центр

NORMA 80

Ежедневная трансформация, умеренная акустика Rw 42-47 дБ. Важны лёгкость панелей и прогнозируемый бюджет.

Конференц-зал, event-площадка

NORMA 100

Параллельные мероприятия с разным звуком. Нужна изоляция Rw 50+ дБ и высота панелей от 4 м.

Банкетный зал, отель

NORMA 100

Отделка панелей шпоном или кожей под интерьер. Зал делится на камерные и большие форматы.

Не определились с серией

Консультация

Поможем выбрать серию по геометрии зала, сценарию трансформации и бюджету. Расчёт обеих серий бесплатно.

Можно рассчитать обе серии

Отправьте план зала с размерами и сценарием использования — подготовим сравнительный расчёт NORMA 80 и NORMA 100 с логикой парковки и ориентиром по бюджету.

Сценарии применения

Где раздвижные стены дают реальный эффект

Система эффективна там, где объект в течение дня работает в нескольких форматах: от общего зала до независимых секций с разной акустикой и собственным сценарием использования.

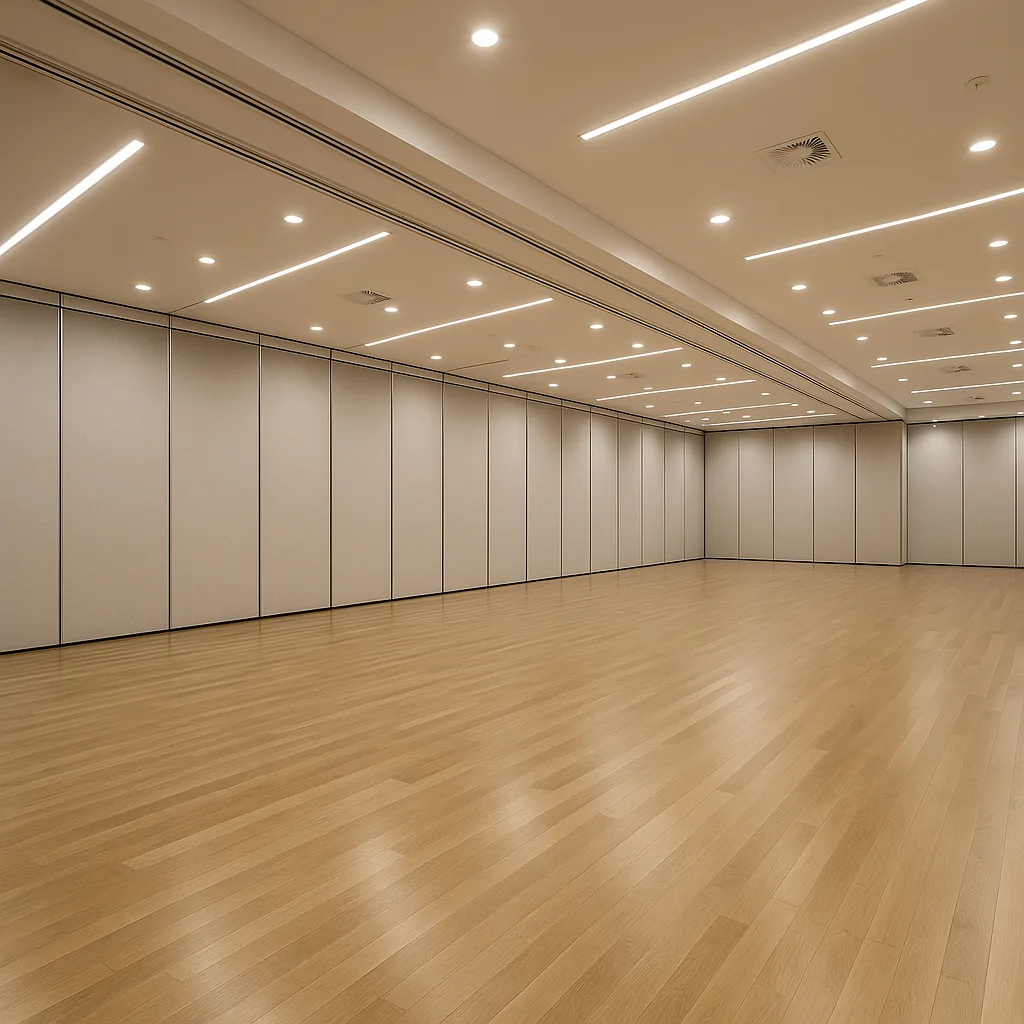

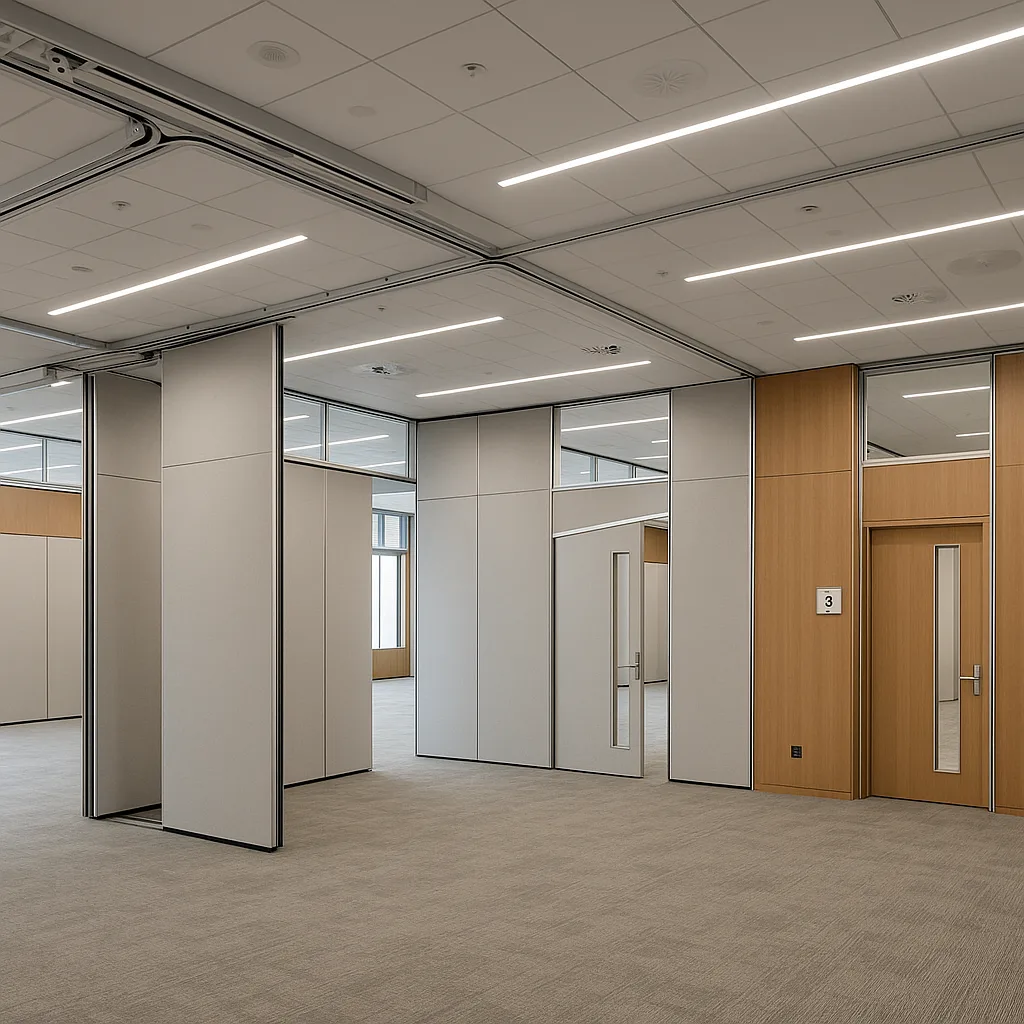

Конференц-залы и event-площадки
Конференц-залы

Конференц-залы и event-площадки

Один зал делится на 2-4 независимые секции для параллельных выступлений и закрытых сессий без потери акустического комфорта.

Деление зала на 2-4 секции Акустическая изоляция Rw 52 дБ Трансформация за 8 минут

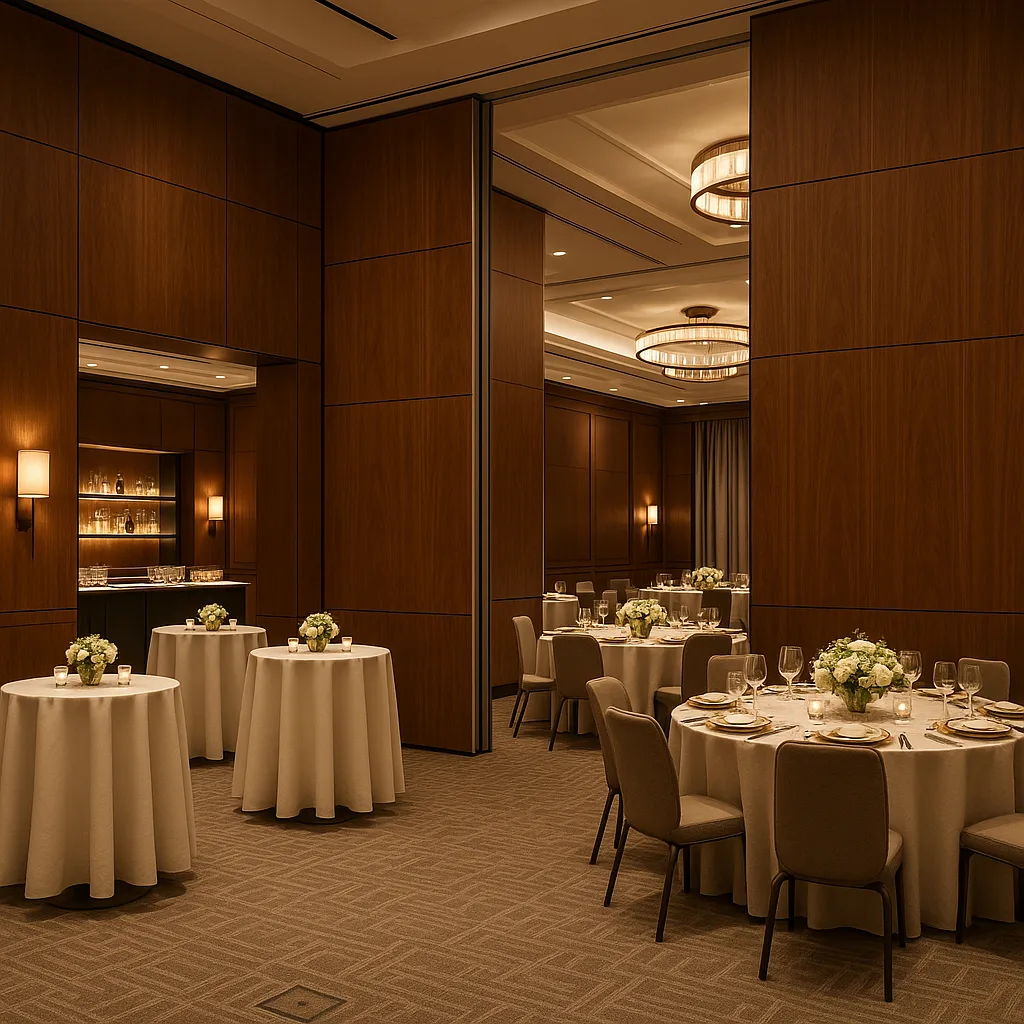

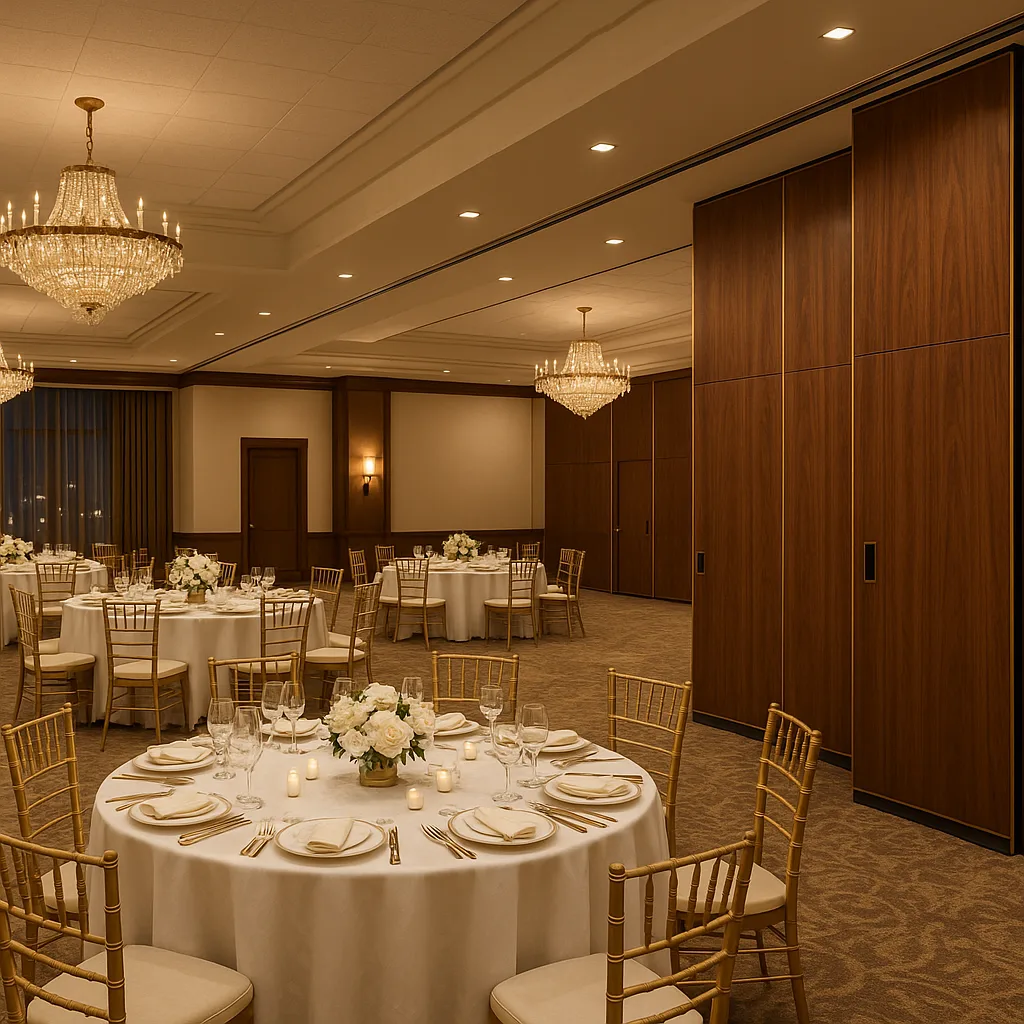

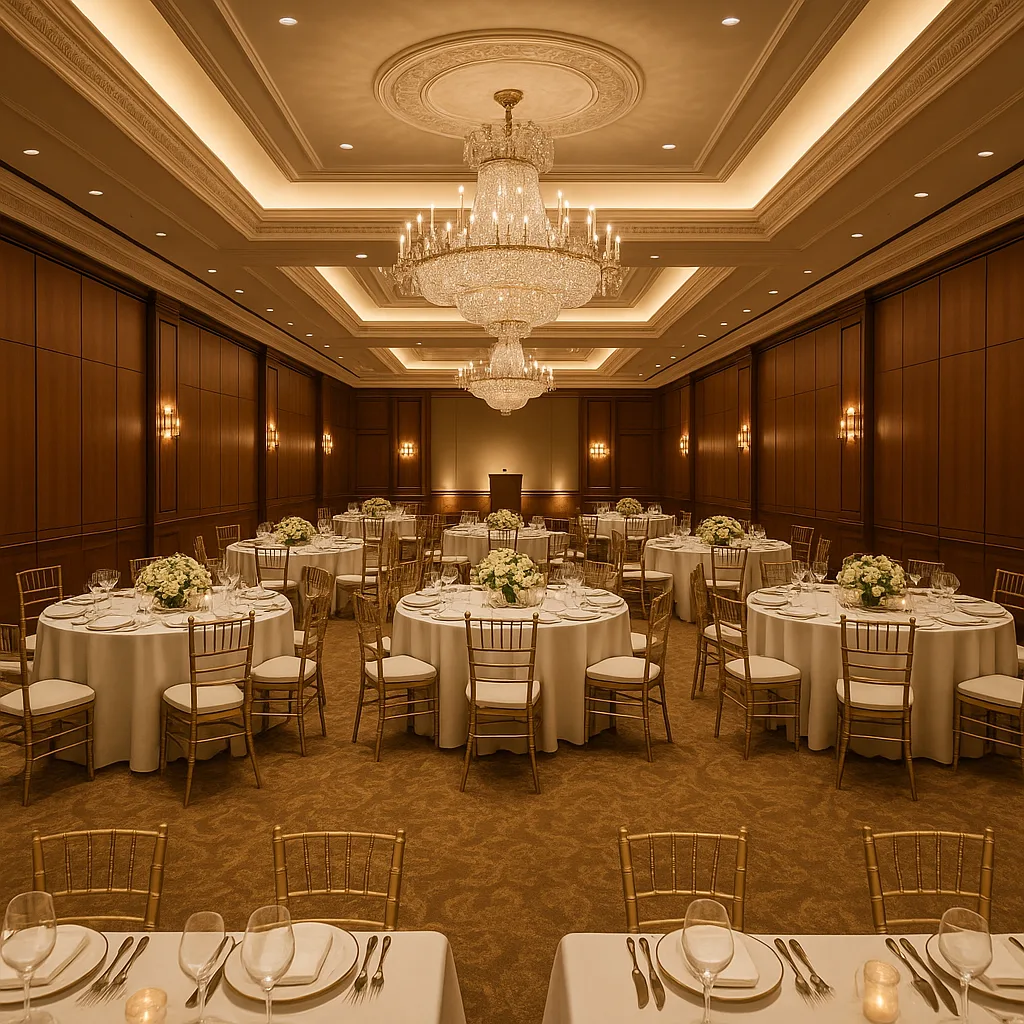

Отели и банкетные площадки
Гостиницы

Отели и банкетные площадки

Пространство перестраивается под мероприятия разного масштаба: от камерного ужина до корпоративного банкета на 300 гостей.

Гибкий формат банкетного зала Шпон и декоративная отделка панелей Телескопическая парковка у стены

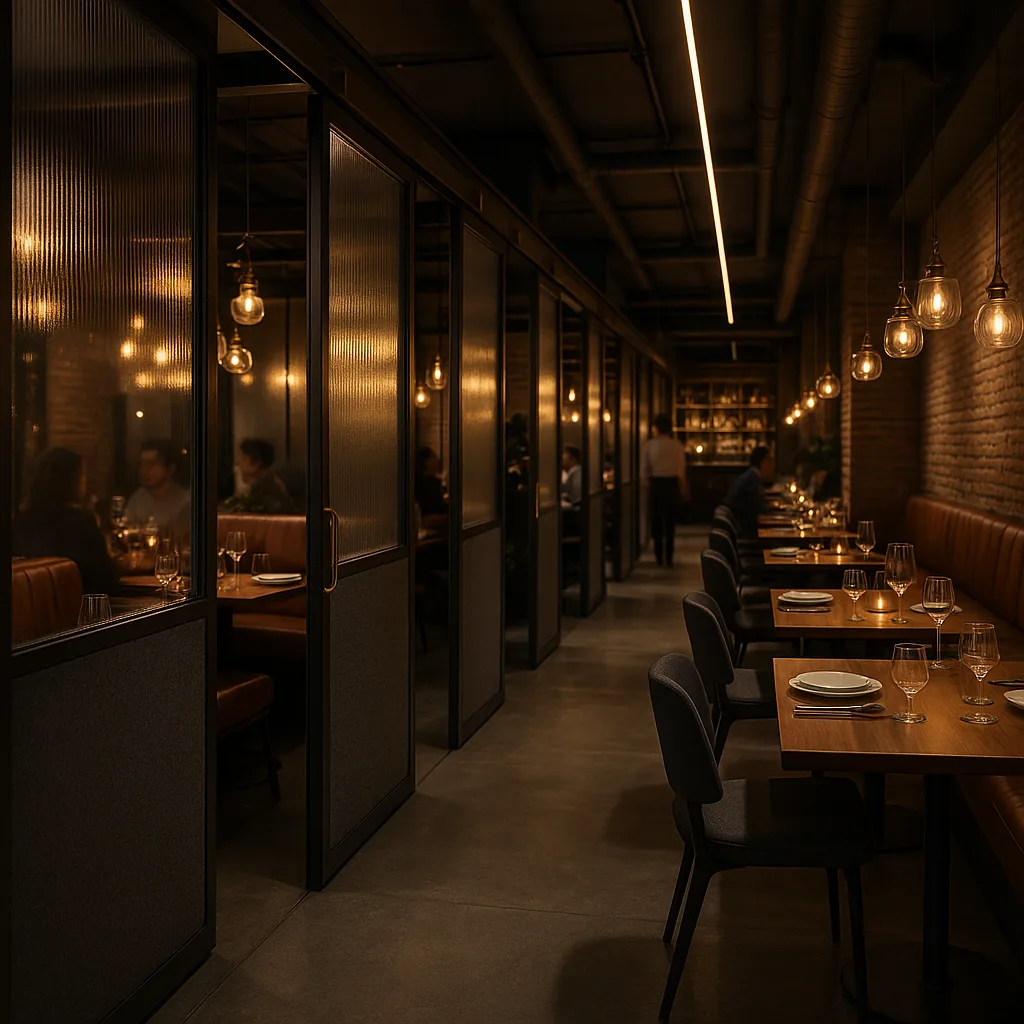

Рестораны и event-площадки
Рестораны

Рестораны и event-площадки

VIP-секции, приватные залы и общий формат работают в одном объёме без стационарных стен.

VIP-зоны по запросу Зональность без капитальных стен Быстрая смена формата зала

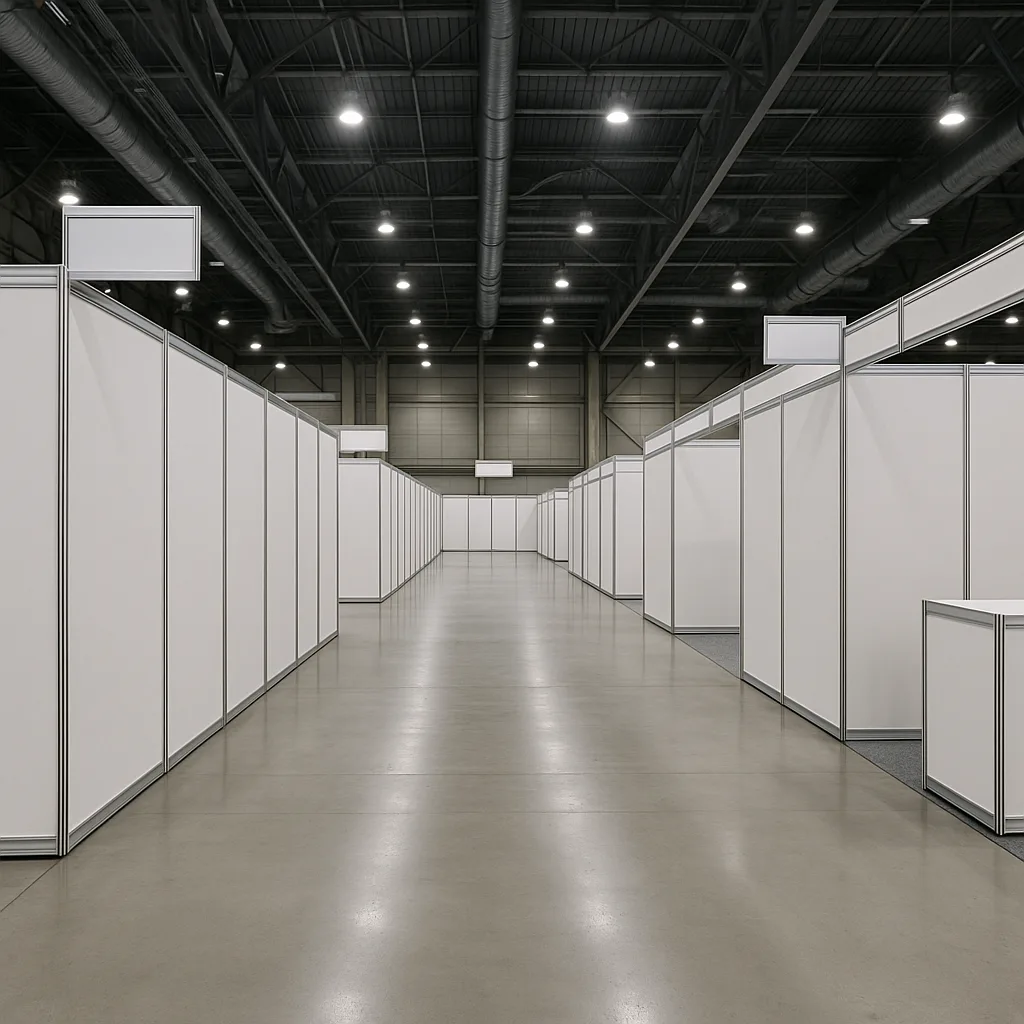

Выставочные центры
Выставки

Выставочные центры

Экспозиционные площади делятся под разных экспонентов. Панели убираются в парковочную зону за минуты.

Деление под разных экспонентов Парковка панелей в нишу Мультитрековая схема движения

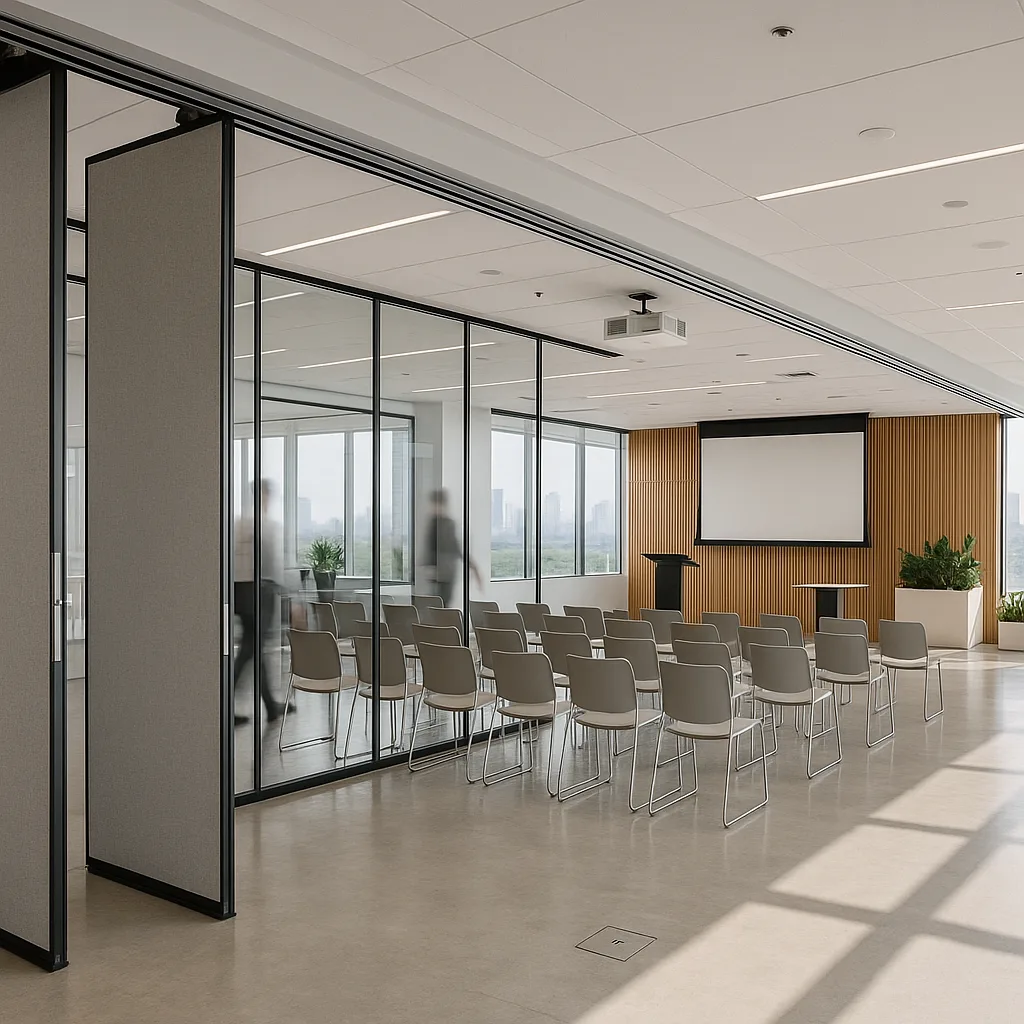

Корпоративные офисы
Офисы

Корпоративные офисы

Town hall, учебные классы и open space получают гибкий формат без капитальной перепланировки.

Трансформация без капремонта Управляемость open space Интеграция с потолочными системами

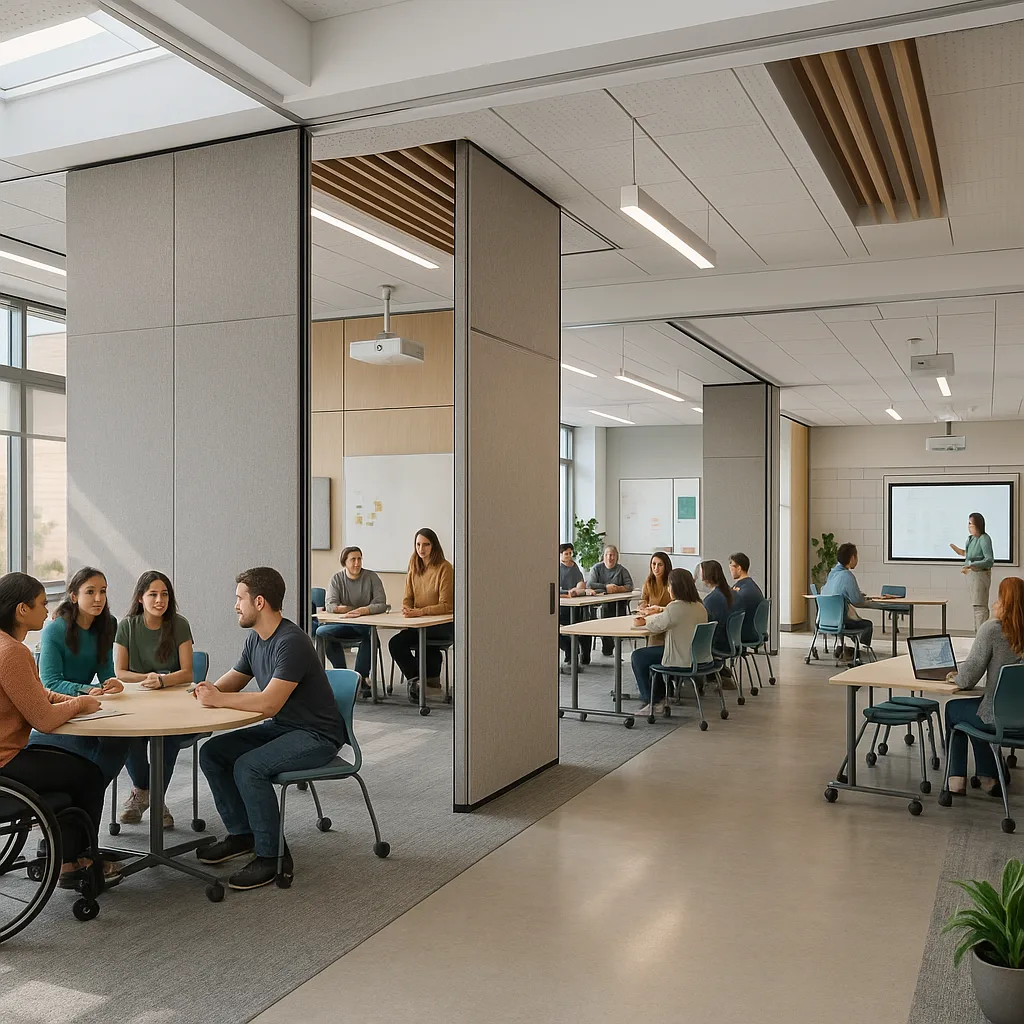

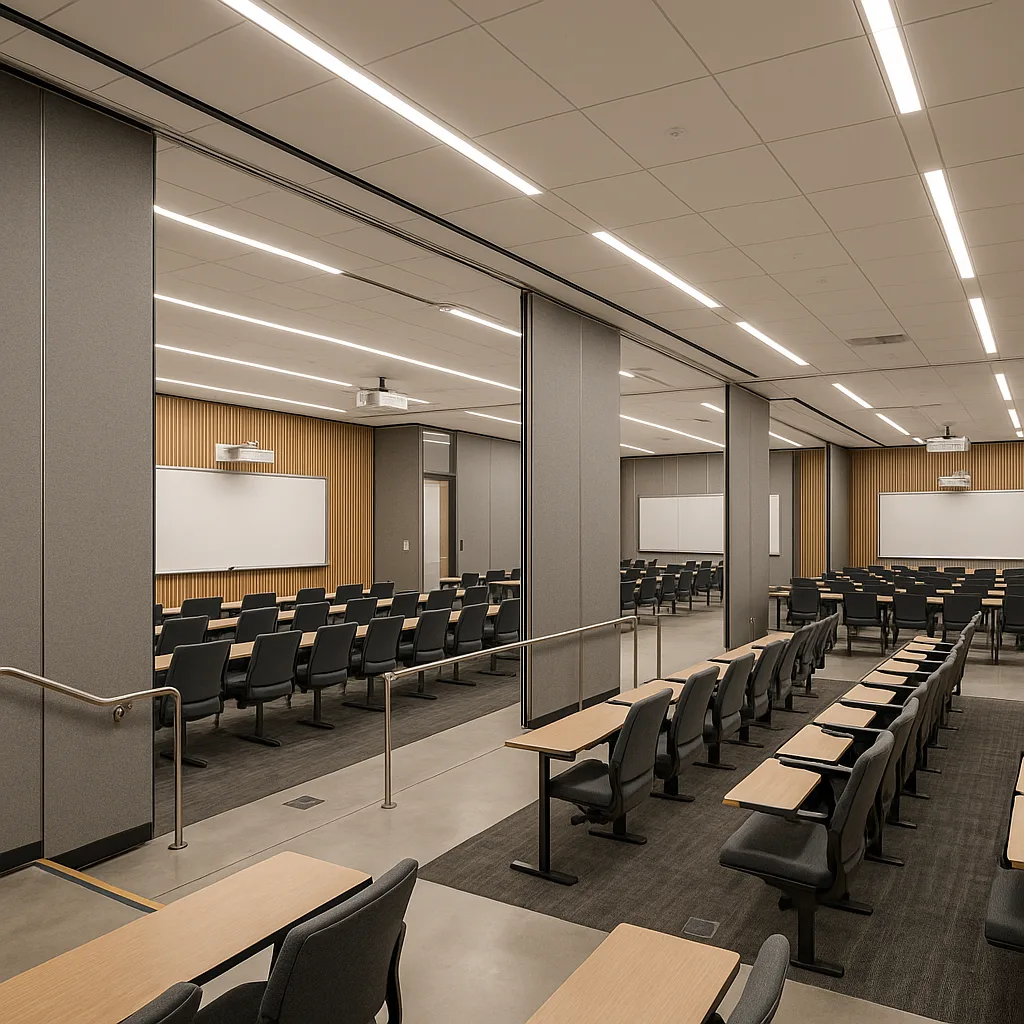

Образовательные учреждения
Образование

Образовательные учреждения

Аудитории трансформируются из лекционного зала в несколько групповых классов с параллельной акустикой.

Лекция → групповая работа Акустика для параллельных занятий Усиленные ролики под интенсив
Технические характеристики

Параметры, от которых зависит подбор раздвижной стены

Высота, масса, акустика и сценарий трансформации определяют выбор системы. Ниже — сравнение серий NORMA 80 и NORMA 100 для подбора под ваш объект.

6 м
максимальная высота панели
56 дБ
звукоизоляция Rw
45 кг/м²
вес стандартной панели
24 ч
на коммерческое предложение
Параметр NORMA 80 NORMA 100
Звукоизоляция до 47 дБ до 56 дБ
Высота панели до 4 м до 6 м
Вес панели ~35 кг/м² ~45 кг/м²
Отделка ткань, ЛДСП, меламин + шпон, стекло, кожа
Толщина панели 80 мм 100 мм
Нижний рельс без рельса без рельса
Траектория прямая / угловая T-образная / мультитрек
Привод ручной ручной / электропривод
Траектория

Схема движения панелей

Прямая, угловая, T-образная или мультитрековая траектория. Подбирается под геометрию зала и сценарий парковки панелей с учётом несущей способности перекрытия.

Парковка

Зона накопления панелей

Скрытая ниша, открытая стена или телескопическая схема. Место парковки фиксируется на стадии проектирования трека и определяет полезную площадь зала.

250+ объектов реализовано
Подвес

Несущий трек и закладные

Алюминиевый трек крепится к потолочному перекрытию. Нагрузка и закладные рассчитываются индивидуально под конкретный объект с учётом суммарного веса панелей.

Реализованные проекты

Задача → система → результат на объекте

Каждый объект — это конкретная геометрия зала, сценарий трансформации и уровень акустики. Ниже — три характерных кейса с подбором конфигурации.

Раздвижные стены для конференц-зала на 400 мест
Case 01 / Конференц-центр
600 м2 зал
8 мин трансформация
51 дБ Rw

Раздвижные стены для конференц-зала на 400 мест

Задача

Зал площадью 600 м2 должен работать в трёх режимах: общий зал, два параллельных зала и четыре секционные комнаты. Требуемая акустика Rw 52 дБ.

Решение

Система NORMA 100, панели высотой 5.2 м, мультитрековая схема с T-образным перекрёстком. Парковка в две скрытые ниши по торцам зала.

Результат

Трансформация зала занимает 8 минут силами двух сотрудников. Акустика подтверждена замерами: Rw 51 дБ.

Гибкое зонирование банкетного зала гостиницы
Case 02 / Гостиница
320 м2 зал
5 мин трансформация
2× формат зала

Гибкое зонирование банкетного зала гостиницы

Задача

Банкетный зал 320 м2 должен работать как единое пространство и как два зала для параллельных мероприятий. Отделка панелей — шпон дуба под интерьер.

Решение

NORMA 80, панели 3.6 м с двусторонним шпоном. Прямая траектория, телескопическая парковка у стены. Интеграция с потолочной системой.

Результат

Зал трансформируется за 5 минут. Шпон панелей визуально неотличим от стационарной отделки стен.

Учебные аудитории с переменным форматом
Case 03 / Университет
240 м2 аудитория
4× в день
2+ года без ремонта

Учебные аудитории с переменным форматом

Задача

Три учебных аудитории по 80 м2 должны объединяться в одну лекционную на 240 м2. Режим трансформации — ежедневный, 3-4 раза в день.

Решение

NORMA 100, панели 4.0 м, две линии разделения с угловыми элементами. Усиленные ролики для интенсивной эксплуатации.

Результат

Система работает более 2 лет в режиме 4 трансформации в день без замены подвижных частей.

Процесс работы

Раздвижные стены — не типовой продукт, каждая система под объект

Геометрия зала, сценарий трансформации и требования к акустике определяют конфигурацию. Без проверки этих параметров система не встанет корректно.

Монтаж раздвижной стены
6 этапов контроля
Почему замер критичен

Допуск высоты трека до перекрытия — ±3 мм. Без контрольного замера невозможно рассчитать длину подвесов и выставить направляющие.

Типичные ошибки

Отсутствие закладных в перекрытии, монтаж до завершения чистовой отделки, неучтённая парковочная зона при планировке зала.

01
Запрос

Получаем вводные

Планировка зала, высота потолков, требуемый уровень акустики, сценарий трансформации и пожелания по отделке панелей.

02
Проектирование

Схема трека и парковки

Проектируем траекторию движения панелей, место парковки, узлы примыканий к потолку и стенам. Увязываем с инженерией объекта.

03
Согласование

Утверждение отделки

Подбор материала панелей: ткань, ЛДСП, шпон, кожа или стеклянные вставки. Образцы отделки согласуются до запуска в производство.

04
Производство

Изготовление системы

Панели, трек, подвижная механика и комплект фурнитуры изготавливаются по утверждённому проекту. Контроль размеров и акустики в партии.

05
Монтаж

Установка на объекте

Монтаж трека, навеска панелей, настройка механики и уплотнений. Проверка траектории, парковки и акустических показателей.

06
Финал

Запуск и документация

Обучение персонала, передача инструкций по эксплуатации, акт приёмки и гарантийная документация. Объект запущен.

Сдача объекта
250+

объектов с раздвижными стенами

15 лет

на рынке трансформируемых систем

24ч

на коммерческое предложение

Проектная поддержка

Ведём раздвижные стены от запроса до объекта

Отправьте планировку зала, высоту потолков и требования по акустике — подготовим схему трека, подберём систему и дадим ориентир по срокам и бюджету.

01 Что прислать

Планировку зала и задачу

Планировка, высота потолков, требования по акустике и сценарий трансформации. Чертежи — плюс, но для старта достаточно плана и фото.

02 Что получите

Схему трека и КП

Подберём конфигурацию: NORMA 80, NORMA 100 или индивидуальную. Схема трека, парковочная зона, состав системы и ориентир по бюджету.

03 Для кого

Архитекторы, подрядчики, заказчики

Работаем и с готовым ТЗ от архитектора, и с описанием задачи в мессенджере. Формат входных данных не критичен — критичен результат.

04 Результат

Обсудить проект

Отправьте планировку и вводные — подготовим схему трека, подберём систему и выдадим предметное КП в течение 24 часов.

Отправить запрос

Нам доверяют производство и монтаж на сложных объектах

Работаем с банками, федеральными брендами, девелоперами и коммерческой недвижимостью, где важны сроки, документация и стабильное качество исполнения.

Banking
СОВКОМБАНК
Banking
ПСБ
Insurance
АЛЬФАСТРАХОВАНИЕ
Industrial
ТЕХНОНИКОЛЬ
Retail
ТЦ МЕГА
Travel
CORAL TRAVEL
Special machinery
АВРОРА
Premium real estate
ПРЕМИАЛЬНЫЕ АПАРТАМЕНТЫ
Development
КРУПНЫЕ ЗАСТРОЙЩИКИ
Шаг 6 / Вопросы перед расчётом

Вопросы по
раздвижным стенам

Сюда собрали практические вопросы, которые обычно возникают перед подбором системы: что нужно от объекта, как устроена парковка, какие сроки и что закладывать в рабочую подготовку.

Что важно на старте

Назначение зала, сценарии деления пространства и требуемая акустика.

Высоты, состав потолка, зона парковки панелей и доступ к ней.

Срок запуска, требования к КП, закладным и дальнейшему монтажу.

Отправить вводные
01 / Выбор
Как понять, какая система нужна объекту?
На старте смотрим назначение зала, требуемую акустику, высоту, сценарий парковки панелей и нагрузку на перекрытие. После этого выдаём предметное КП с рекомендуемой системой и требованиями к подготовке объекта. Сравните все доступные решения в каталоге перегородок.
02 / Пол
Есть ли нижний рельс в полу?
Как правило, системы работают по верхнему треку без напольной направляющей. Это важно для банкетных, конференц- и гостиничных пространств, где пол должен оставаться ровным и свободным для эксплуатации.
03 / Старт
Что нужно от объекта до запуска в работу?
Нужны план, высоты, состав потолка, предполагаемая парковка панелей и понимание сценария использования зала. Если проект ещё в разработке, можем подключиться на стадии обсуждения с архитектором или генподрядчиком.
04 / Отделка
Можно ли адаптировать отделку под интерьер?
Да. Панели могут комплектоваться разными вариантами облицовки, стеклянными вставками и цветом фурнитуры. Отделку подбираем так, чтобы система выглядела частью архитектуры, а не отдельным техническим элементом. Для интерьерных задач также рассмотрите раздвижные межкомнатные перегородки.
05 / Сроки
Сколько занимает расчёт и предварительная схема?
Первичное КП с рекомендацией по системе и базовой логикой парковки подготавливаем в течение 24 часов после получения исходных данных по объекту. Если задача предполагает полностью стеклянное решение — смотрите цельностеклянные перегородки.
SlidingWalls_Request

Получить расчёт раздвижных стен
для вашего объекта

Отправьте план зала, размеры проёма и сценарий использования. Подготовим подбор серии, схему парковки панелей и предметное КП в течение 24 часов.

NORMA 80 NORMA 100 Мультитрек Электропривод
Подбор
Под объект

Серия, схема трека, парковка, отделка панелей — под конкретный зал и сценарий трансформации.

Результат
КП + схема парковки

Состав системы, логика движения панелей, ориентир по бюджету и срокам.

Формат
B2B

Конференц-центры, отели, рестораны, учебные центры, event-площадки.

Запросить расчёт раздвижных стен
Telegram
@Steklo_interior
Max
+7 (925) 953-49-25
